덕트자재

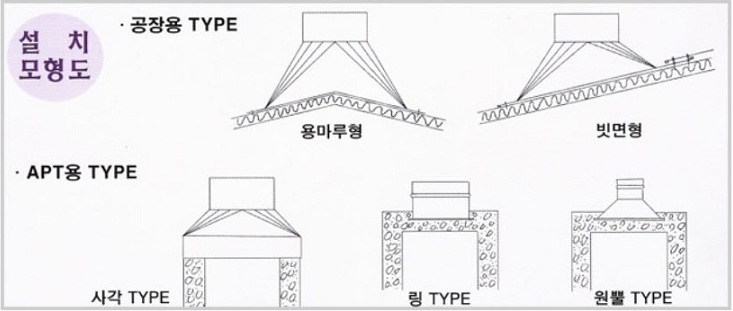

설치모형도

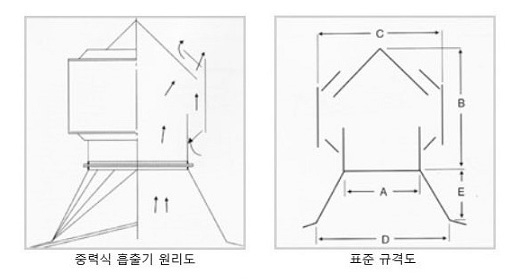

사양
| 규격/구분 |
A | B | C | D | E | 비고 |
|---|---|---|---|---|---|---|
| 직경 450m/m | 450 | 680 | 680 | 750 | 350 | 빗면인 경우는 "E" 부분은 개별 제작함 |
| 직경 600m/m | 600 | 870 | 860 | 900 | 450 | |
| 직경 750m/m | 750 | 1,060 | 1,050 | 1,050 | 500 | |
| 직경 800m/m | 800 |
1,200 | 1,200 | 1,100 | 550 | |
| 직경 900m/m |
900 | 1,230 | 1,250 | 1,200 | 600 | |
| 직경 1,000m/m | 1,000 | 1,380 | 1,380 | 1,300 | 630 | |
| 직경 1,200m/m | 1,200 | 1,620 | 1,640 | 1,500 | 780 | |
| 직경 1,500m/m | 1,500 | 2,130 | 2,200 | 1,800 | 850 |
