환기팬

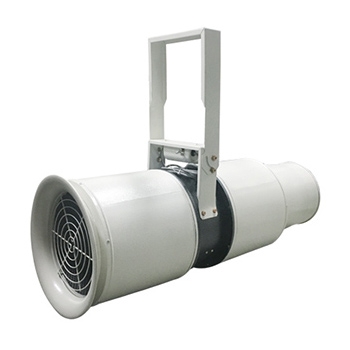

지하 주차장팬(300D, 350D)
- 모델
- TIV-300D, TIV-350D
- 제조사
- 이노텍
- 특징
-
- Duct 미설치로 공간활용 효과가 크다.
- 시공 및 유지관리가 용이하다.
- 자유로운 설치구조로 최적의 환기설계가 용이.
- 용도
-
- 저렴한 시공비.
- 지하주차장, 상가, 공장, 창고 등의 환기.
- 저렴한 시공비.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIV-300D | 220V ~, 60 | Ø260 | 1.34 | 2 | 290 | 3,200 | - | - | 3,188 | 23.3 |
| 220V ~, 50 | 0.90 | 198 | 3,000 | - | - | 2,790 | ||||
| TIV-350D | 220V ~, 60 | Ø330 | 1.12 | 4 | 250 | 3,310 | - | - | 1,750 | 35.3 |
| 220V ~, 50 | - | - | - | - | - | - | ||||

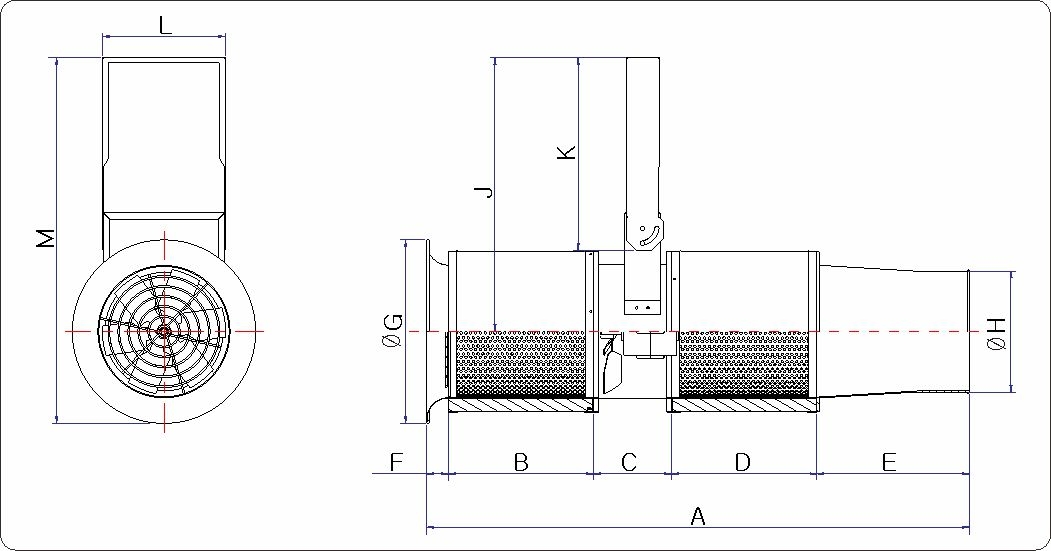

도면치수
| 모델 | A | B | C | D | E | F |
| G | H | J | K | L | M | |
| TIV-300D | 1119 | 298.5 | 162 | 298.5 | 315 | 45 |
| 378 | 245 | 566 | 398 | 252 | 755 | |
| TIV-350D | 1358 | 408 | 203 | 408 | 302 | 36 |
| 432 | 289 | 583 | 437 | 347 | 799 |
