환기팬

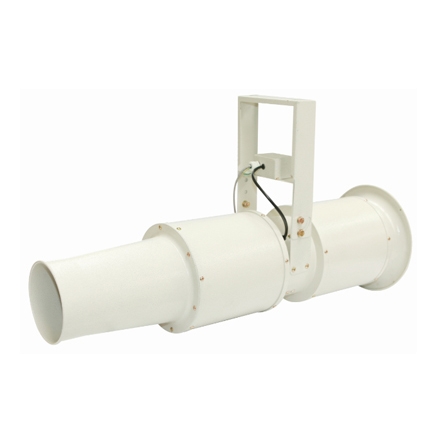

유인팬
- 모델
- TFZ-E20DSA, TFZ-E28DS, TFZ-E30ES, TFZ-E33ES
- 제조사
- 팬직
- 특징
-
- 급기팬으로부터 흡입된 공기의 기류를 형성하여 배기판까지 유도
- 덕트 공사를 하지 않아 층고에 영향을 미치지 않음
- 무덕트방식으로 행거 로드에 의한 간편한 설치 및 유지 보수의 편리성
- 공기 유인방식으로 넓은 공간의 환기 가능
- 용도
-
- 빌딩, 아파트, 주상복합건물, 지하 주차장, 공장, 창고 등 각종 배기
사양
| 모델명 | 날개치수(mm) | 전원 | 극수(p) | 최대풍량(㎥/h) | 소비전력(W) | 전 류(A) | 중 량(Kg) |
|---|---|---|---|---|---|---|---|
| TFZ-E20DSA | 210 |
1Ø 220V 60Hz |
2 |
1,920 | 195 | 0.9 | 16 |
| TFZ-E28DS | 275 | 1Ø 220V 60Hz | 2 | 2,700 | 330 | 1.1 | 25 |
| TFZ-E30ES | 275 | 1Ø 220V 60Hz | 2 | 3,200 | 420 | 1.9 | 26 |
| TFZ-E33ES | 330 | 1Ø 220V 60Hz | 2 | 4,000 | 420 | 2.1 | 30 |

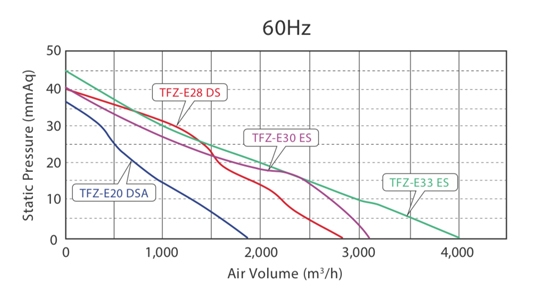

성능곡선

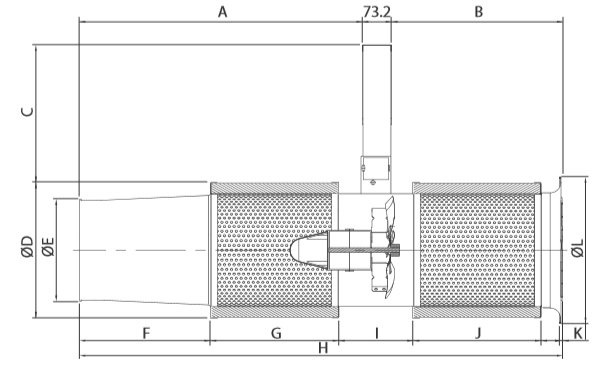

도면치수
| 모델명 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TFZ-E20DSA | 637 | 367 | 367 | Ø280 | Ø190 | 318 | 289 | 1,077 | 127 | 288 | 55 | Ø342 |
| TFZ-E28DS | 710 | 430 | 345 | Ø340 | Ø257 | 328 | 322 | 1,213 | 187 | 321 | 55 | Ø368 |
| TFZ-E30ES | 710 | 430 | 345 | Ø340 | Ø257 | 328 | 322 | 1,213 | 187 | 321 | 55 | Ø368 |
| TFZ-E33ES | 781 | 512 | 315 | Ø400 | Ø309 | 308 | 403 | 1,366 | 197 | 402 | 56 | Ø438 |
