환기팬

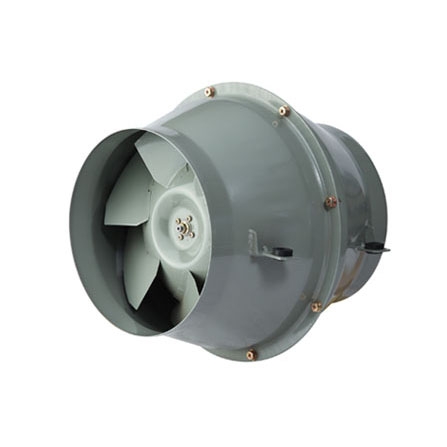

사류 덕트팬 (팬직)
- 모델
- TFJ-F20AS, TFJ-F25BS, TFJ-F30BS
- 제조사
- 팬직
- 특징
-
- 유체역학에 기초한 톱형 사류 날개와 후면의 조정 날개 채택으로 저소음 설계
- 고정 다리 부분을 본체 중앙부에 설치하고 방진고무대가 부착되어 시공성이 우수하며 덕트 공사가 용이
- 주위 온도 -10˚C부터 +50˚C까지 사용 가능
- 상대습도 90%까지 사용 가능
- 용도
-
- 빌딩, 맨션, 호텔, 병원의 공조 환기
- 공장, 창고의 급·배기
사양
| 모델명 | 날개치수(mm) | 전원 | 극수(p) | 최대풍량(㎥/h) | 소비전력(W) | 전 류(A) | 중 량(Kg) |
|---|---|---|---|---|---|---|---|
| TFJ-F20AS | 200 | 1Ø 220V 50Hz | 4 | 550 | 50 | 0.21 | 4.5 |
| 1Ø 220V 60Hz | 810 | 50 | 0.27 | ||||
| TFJ-F25BS | 250 | 1Ø 220V 50Hz | 4 | 1,200 | 76 | 0.4 | 7.8 |
| 1Ø 220V 60Hz | 1,410 | 85 | 0.4 | ||||
| TFJ-F30BS | 300 | 1Ø 220V 50Hz | 4 | 1,760 | 121 | 0.6 | 16 |
| 1Ø 220V 60Hz | 1,870 | 150 | 0.74 |

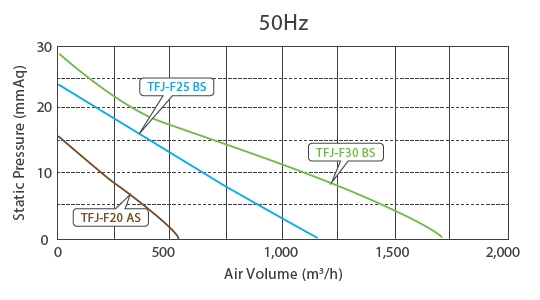

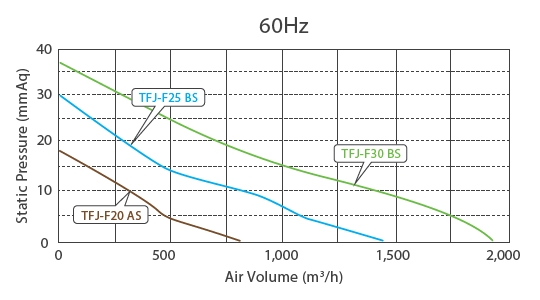

성능곡선

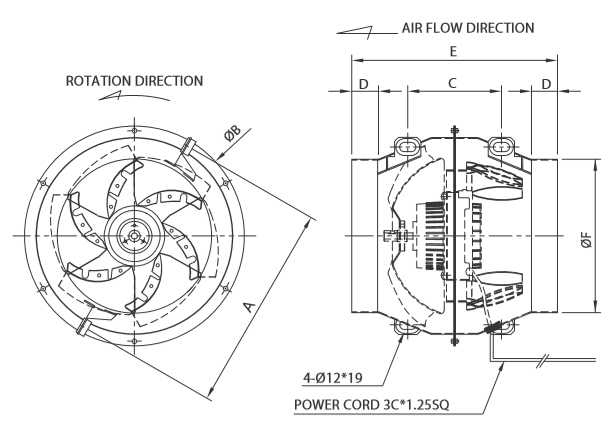

도면치수
| 모델명 | A | B | C | D | E | F | Duct |
|---|---|---|---|---|---|---|---|
| TFJ-F20 AS | 269 | 285 | 126 | 35 | 267 | 199 | Ø200 |
| TFJ-F25 BS | 323 | 354 | 156 | 44 | 334 | 249 | Ø250 |
| TFJ-F30 BS | 394 | 430 | 207 | 48 | 400 | 298 | Ø300 |
