환기팬

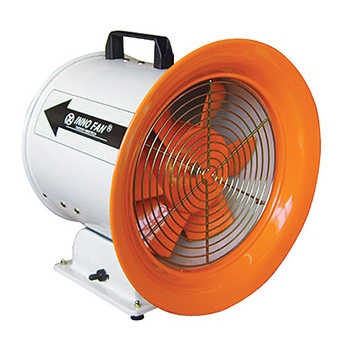

배풍기 기본형(200S ~ 350S)
- 모델
- TIP-200S,TIP-250S,TIP-300S,TIP-350S,TIP-350T
- 제조사
- 이노텍
- 특징
-
- 알미늄 다이캐스팅 날개 채택으로 저소음화, 경량화, 고효율화 실현.
- 현장 조건에 따라 급기 및 배기를 임의로 선택 사용가능.
- Duct 탈.부착이 용이.
- 최적의 설계 제작으로 운전효율 및 경제성이 높음.
- 용도
-
- 용접장소(조선,제관), 맨홀 및 탱크내의 환기.
- 열악한 작업환경(도장,분진, 유독성 가스)의 환기에 적합.
- 기타 지하공간 환기 및 건조용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIP-200S | 220V ~, 60 | Ø170 | 0.84 | 2 | 170 | 1,440 | 30 | 294 | 3,200 | 6.9 |
| 220V ~, 50 | 0.70 | 140 | 1.250 | 23 | 255 | 2,840 | ||||
| TIP-250S | 220V ~, 60 | Ø220 | 1.6 | 2 | 320 | 3.060 | 38 | 372 | 3,410 | 8.4 |
| 220V ~, 50 | 1.2 | 230 | 2.660 | 29 | 284 | 2,950 | ||||
| TIP-300S | 220V ~, 60 | Ø270 | 2.2 | 2 | 450 | 3.780 | 50 | 490 | 3,300 | 11.1 |
| 220V ~, 50 | 1.4 | 295 | 3.280 | 38 | 372 | 2,850 | ||||
| TIP-350S | 220V ~, 60 | Ø320 | 4.2 | 2 | 880 | 6.900 | 80 | 784 | 3,420 | 16.5 |
| 220V ~, 50 | 3.5 | 540 | 6.010 | 60 | 588 | 2,960 | ||||
| TIP-350T | 220-380V 3~, 60 | Ø320 | 2.52-1.5 | 2 | 800 | 6.900 | 80 | 784 | 3,420 | 16.4 |
| 220-380V 3~, 50 | 3.0-1.4 | 519 | 6.010 | 60 | 588 | 2,960 | ||||

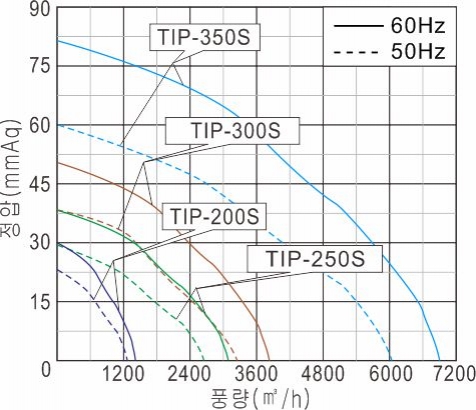

성능곡선

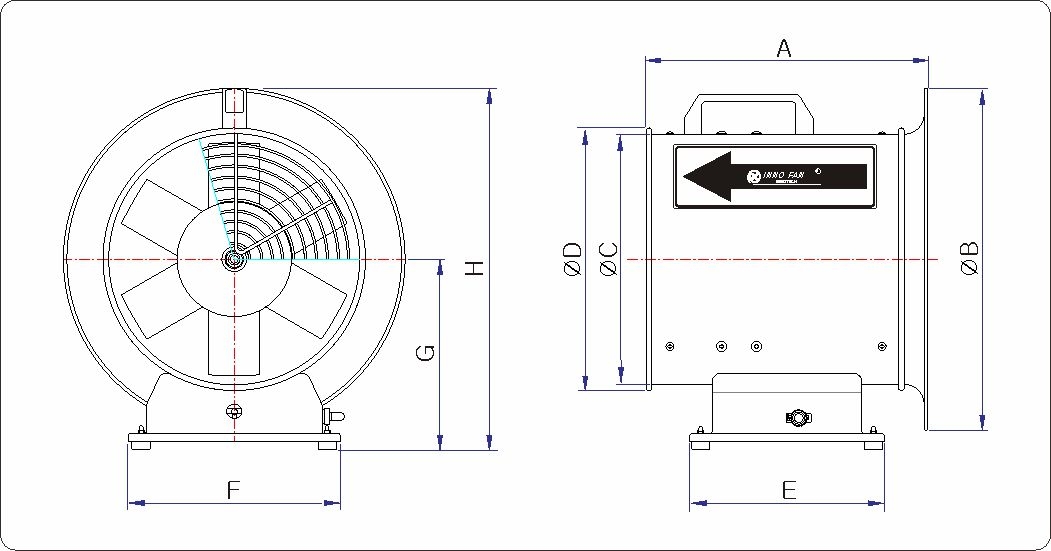

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| TIP-200S | 315 | 300 | 196 | 205 | 200 | 189 | 176 | 326 |
| TIP-250S | 315 | 355 | 235 | 248 | 220 | 240 | 196 | 374 |
| TIP-300S | 320 | 388 | 284 | 298 | 220 | 240 | 220 | 415 |
| TIP-350S | 350 | 445 | 333 | 350 | 220 | 240 | 244 | 466 |
