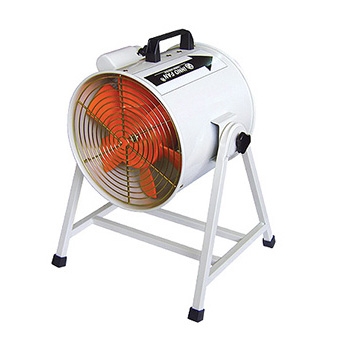

배풍기 거치대형(250S-1 ~ 300S-1)
- 모델
- TIP-250S-1,TIP-300S-1
- 제조사
- 이노텍
- 특징
-
- 알미늄 다이캐스팅 날개 채택으로 저소음화, 경량화, 고효율화 실현.
- 현장 조건에 따라 급기 및 배기를 임의로 선택 사용가능.
- 바퀴 부착으로 취급 및 이동이 용이.
- Duct 탈.부착이 용이.
- 최적의 설계 제작으로 운전효율 및 경제성이 높음.
- 용도
-
- 용접장소(조선,제관), 맨홀 및 탱크내의 환기.
- 열악한 작업환경(도장,분진, 유독성 가스)의 환기에 적합.
- 기타 지하공간 환기 및 건조용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIP-250S-1 | 220V ~, 60 | Ø220 | 1.6 | 2 | 320 | 3,060 | 38 | 372 | 3,410 | 8.4 |
| 220V ~, 50 | 1.2 | 230 | 2,660 | 29 | 284 | 2,950 | ||||
| TIP-300S-1 | 220V ~, 60 | Ø270 | 2.2 | 2 | 450 | 3,780 | 50 | 490 | 3,300 | 11.1 |
| 220V ~, 50 | 1.4 | 295 | 3,280 | 38 | 372 | 2,850 | ||||

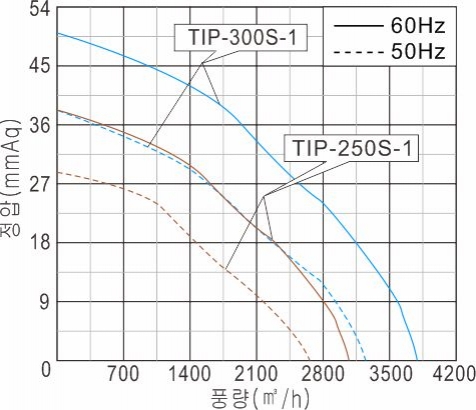

성능곡선

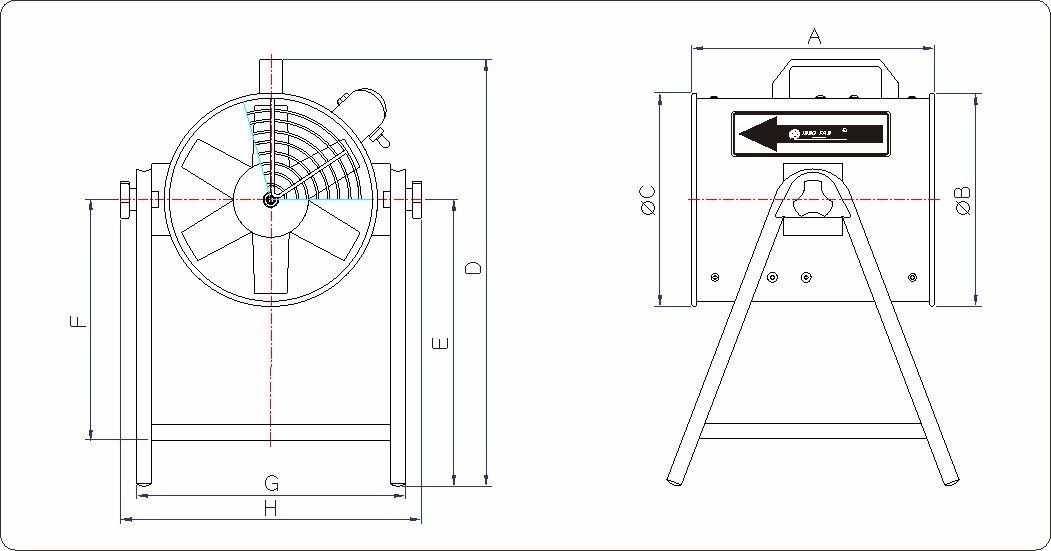

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| TIP-250S-1 | 284 | 250 | 250 | 499 | 336 | 282 | 315 | 352 |
| TIP-300S-1 | 290 | 297 | 297 | 521 | 334 | 286 | 393 | 408 |
