환기팬

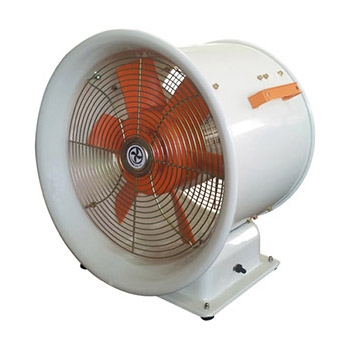

배풍기 기본형(400S, 500S)
- 모델
- TIP-400S, TIP-400T, TIP-500S, TIP-500T
- 제조사
- 이노텍
- 특징
-
- 알미늄 다이캐스팅 날개 채택으로 저소음화, 경량화, 고효율화 실현.
- 현장 조건에 따라 급기 및 배기를 임의로 선택 사용가능.
- Duct 탈.부착이 용이.
- 최적의 설계 제작으로 운전효율 및 경제성이 높음.
- 용도
-
- 용접장소(조선,제관), 맨홀 및 탱크내의 환기.
- 열악한 작업환경(도장,분진, 유독성 가스)의 환기에 적합.
- 기타 지하공간 환기 및 건조용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIP-400S | 220V ~, 60 | Ø370 | 2.0 | 4 | 370 | 6,060 | 30 | 294 | 1,620 | 20.0 |
| 220V ~, 50 | 1.4 | 280 | 5,272 | 23 | 225 | 1,415 | ||||
| TIP-400T | 220-380V ~, 60 | Ø370 | 1.2-0.7 | 4 | 300 | 6,060 | 30 | 294 | 1,650 | 20.3 |
| 220-380V ~, 50 | 1.2-0.7 | 210 | 5,272 | 23 | 225 | 1,435 | ||||
| TIP-500S | 220V ~, 60 | Ø470 | 4.0 | 4 | 810 | 10,560 | 39 | 382 | 1,680 | 29.7 |
| 220V ~, 50 | 3.3 | 690 | 8,970 | 29 | 284 | 1,465 | ||||
| TIP-500T | 220-380V ~, 60 | Ø470 | 2.4-1.4 | 4 | 690 | 10,560 | 39 | 382 | 1,690 | 30.0 |
| 220-380V ~, 50 | 2.0-1.0 | 440 | 8,970 | 29 | 284 | 1,455 | ||||

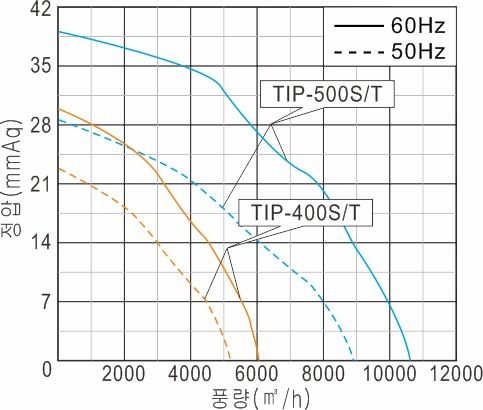

성능곡선

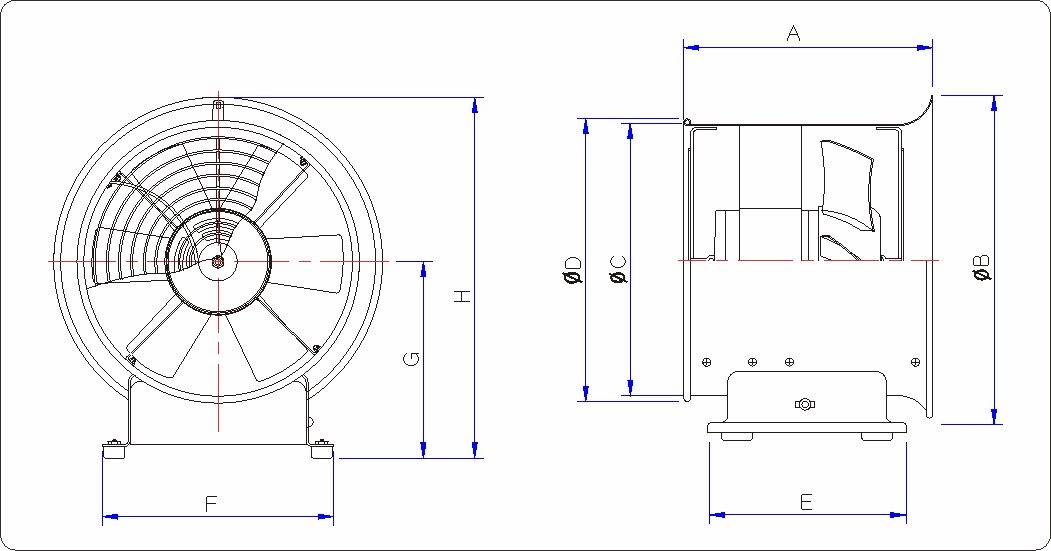

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| TIP-400S/T | 360 | Ø475 | Ø385 | Ø398 | 300 | 400 | 298 | 530 |
| TIP-500S/T | 390 | Ø580 | Ø485 | Ø498 | 378 | 408 | 348 | 625 |
