송풍기

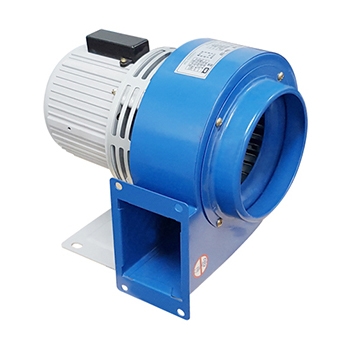

소형 송풍기 102 기본형(STEEL: 56W)
- 모델
- TBW-102, TBW-102(3 ~), TBW-102F, TBW-102F(3 ~)
- 제조사
- 이노텍
- 특징
-
- 고압의 버너 공기 공급용 송풍기.
- 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능) F-Type.
- 견고한 외형 케이스(알미늄 D/C)로 내구성 강화.
- 베이스 홀의 장봉 처리로 호환성이 있어 설치가 용이.
- 소형 경량으로 이동이 용이.
- 용도
-
- 국부배기 및 급기용, 버너 공기 공급용, 기계부착 및 집진장치용.
- 사출기, 압축기 냉각용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TBW-102 TBW-102F |
220V ~, 60 | Ø148×50T | 0.27 | 4 | 56 | 465 | 17 | 167 | 1,710 | 5.7 6.4 |
| 220V ~, 50 | 0.27 | 45 | 396 | 12.5 | 123 | 1,470 | ||||
| TBW-102(3 ~) TBW-102F(3 ~) |
220-380V 3~, 60 | Ø148×50T |
0.63-0.35 | 4 | 60 | 465 | 17 | 167 | 1,710 | 5.5 6.2 |
| 220-380V 3 ~, 50 |
0.70-0.36 | 54 | 396 | 12.5 | 123 | 1,470 | ||||

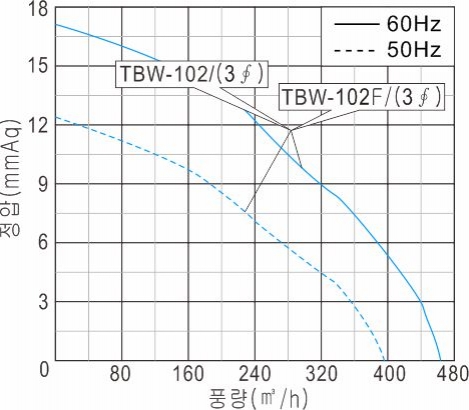

성능곡선

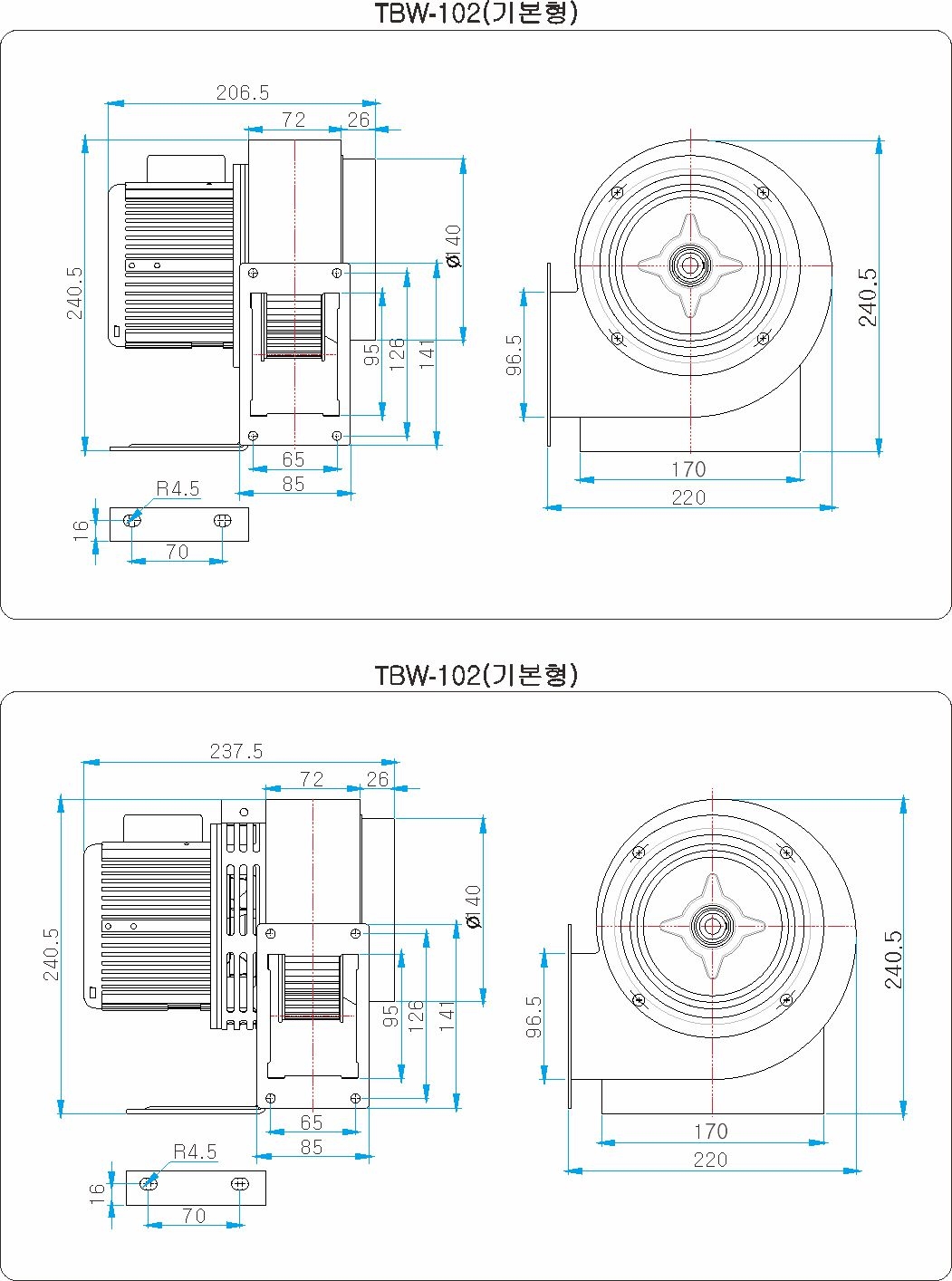

도면치수
