송풍기

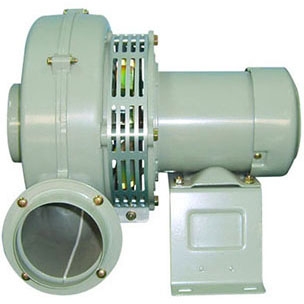

고압 송풍기 고온용(ALDC: 0.32, 0.67KW)
- 모델
- TBS-230S, TBT-230S, TBS-270S, TBT-270S
- 제조사
- 이노텍
- 특징
-
- 고풍압을 요하는 장소에 적합한 기종으로 강력한 흡입력과 토출되는 풍압이 크다.
- 견고한 구조로 취급 및 설치가 용이.
- 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
- 용도
-
- 공장, 상가, 빌딩등의 일반환기, 냉.난방 소풍, 공기조화, 급.배기용으로 사용.
- 농축산용(돈사, 계사)비닐하우스, 축사 등의 환기 및 급기.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TBS-230S | 220V ~, 60 | Ø180 | 1.5 | 2 | 320 | 660 | 120 | 1,176 | 3,440 | 12.9 |
| 220V ~, 50 | 1.2 | 342 | 570 | 90 | 882 | 2,970 | ||||
| TBT-230S |
220-380V 3~, 60 | Ø180 |
1.0-0.6 | 2 | 290 | 660 | 120 | 1,176 | 3,300 | 13.1 |
| 220-380V 3 ~, 50 |
1.1-0.8 | 230 | 570 | 90 | 882 | 2,850 | ||||
| TBS-270S | 220V ~, 60 | Ø205 | 3.2 | 2 | 670 | 1,200 | 170 | 1,666 | 3,430 | 17.4 |
| 220V ~, 50 | 2.5 | 460 | 1,080 | 130 | 1,274 | 2,960 | ||||
| TBT-270S |
220-380V 3~, 60 | Ø205 |
2.0-1.2 | 2 | 614 | 1,200 | 170 | 1,666 | 3,430 | 17.3 |
| 220-380V 3 ~, 50 |
1.7-1.0 | 412 | 1,080 | 130 | 1,274 | 2,960 | ||||

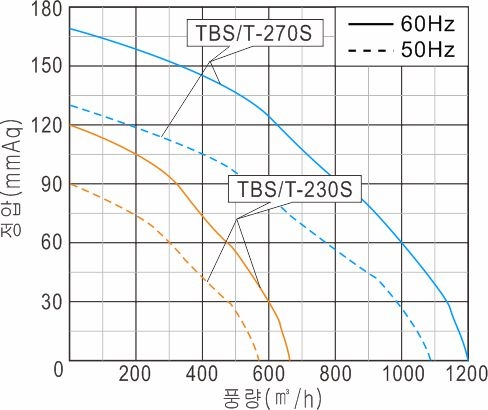

성능곡선

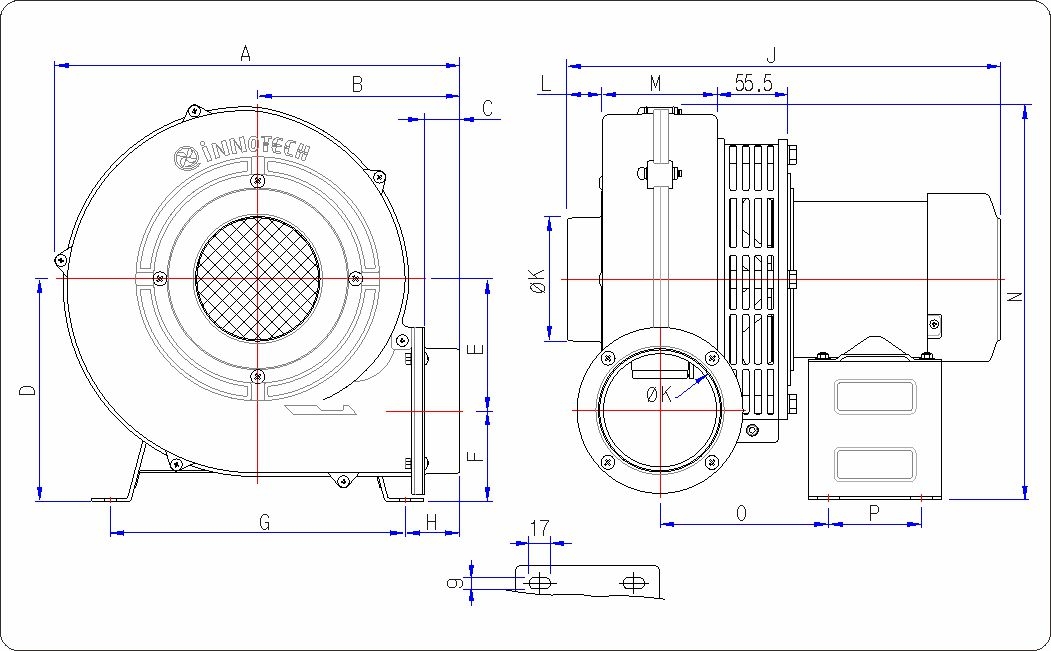

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| J | K | L | M | N | O | P | - | |
| TBS/T-230S | 319 | 159 | 28 | 175 | 104 | 71 | 232 | 43 |
| 344.5 | 98 | 27.5 | 91 | 312 | 134 | 74 | - | |
| TBS/T-270S | 379 | 195 | 36 | 218.5 | 128 | 90.5 | 260 | 68.5 |
| 390.5 | 125 | 37.5 | 115 | 392 | 143 | 74 | - |
