송풍기

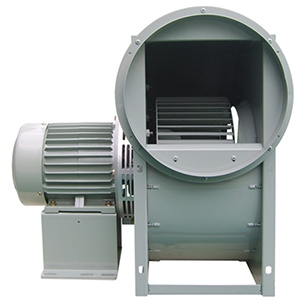

대형 시로코 고온용(STEEL: 2.2, 2.75KW)
- 모델
- TIS-F310FS, TIS-F310FT, TIS-F330FT
- 제조사
- 이노텍
- 특징
-
- 중간 차단팬 부착 고온용 시로코-팬(흡입온도 150℃ 까지 사용가능).
- 저소음형 날개 및 케이싱 설계로 저소음 고효율화.
- 모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이.
- 설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이.
- 외형의 각형 구조로 시공성 향상.
- 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화.
- 용도
-
- 공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기, 공기조화,
냉난방송풍, 급배기용. - 각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등.
- 공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기, 공기조화,
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIS-F310FS | 220V ~, 60 | Ø310×160T | 10.8 | 4 | 2,200 | 6,300 | 99 | 941 | 1,700 | 42.4 |
| 220V ~, 50 | 8.3 | 1,600 | 5,700 | 62 | 608 | 1,425 | ||||
| T1S-F310FT |
220-380V 3~, 60 |
Ø310×160T |
8.0-4.4 | 4 | 2,200 | 6,600 | 98 | 960 | 1,700 | 42.4 |
| 220-380V 3~, 50 |
6.5-3.8 | 1,330 | 5,900 | 63 | 617 | 1,420 | ||||
| TIS-F330FT | 220-380V 3~, 60 |
Ø330×160T |
8.2-4.7 | 4 | 2,750 | 8,500 | 118 | 1,156 | 1,716 | 43.5 |
| 220-380V 3~, 50 |
6.3-3.6 | 1,680 | 6,900 | 82 | 804 | 1,455 | ||||

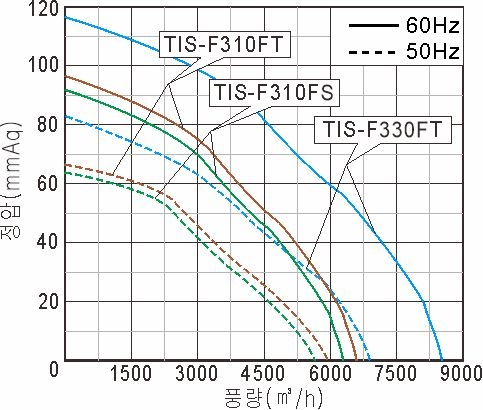

성능곡선

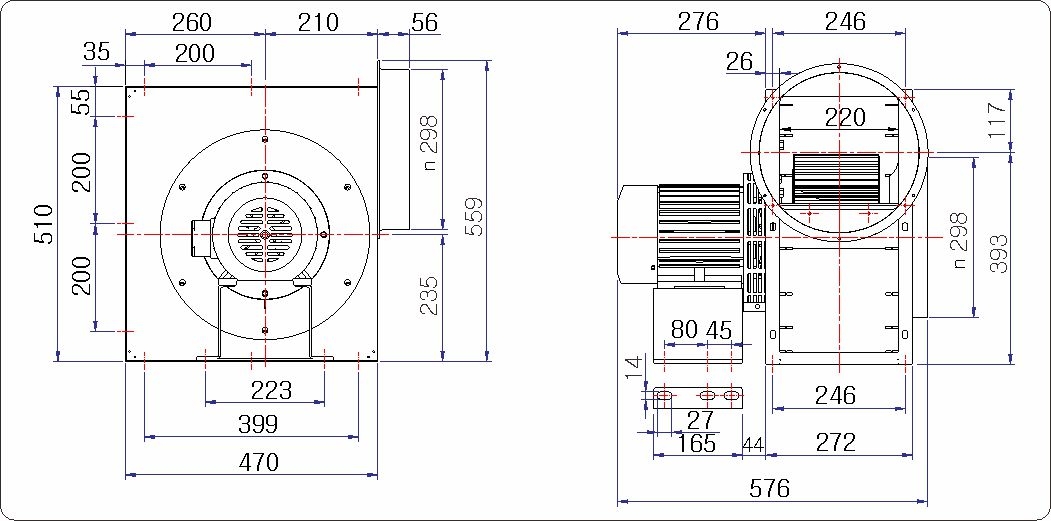

도면치수
