시로코 팬

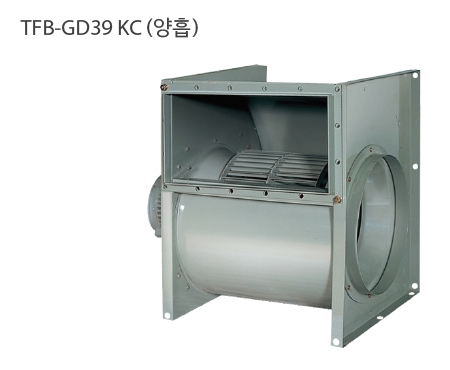

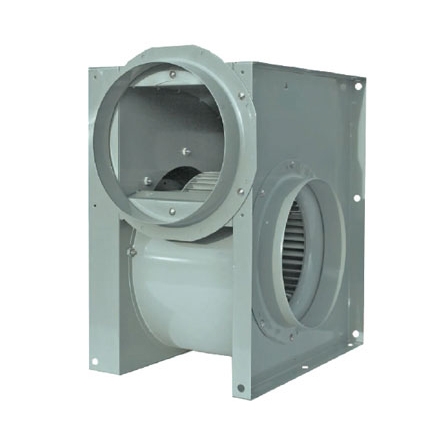

대형 시로코팬
모델
TFB-G31FS, TFB-G31FT, TFB-G36HS, TFB-G36HT, TFB-G39HT, TFB-H39GT, TFB-GD39KC
제조사
팬직
특징
  • 저소음형 날개 및 케이싱 설계로 소음을 극소화
  • 모터와 팬의 직결형으로 소형·경량화하여 취급 및 설치 간편
  • 설치한 상태로 모터와 날개의 분리가 가능하여 점검 및 보수 용이
  • 주위 온도 범위 : -10°C에서 +50°C (상온에서 상대습도 90%까지 사용 가능)
용도
  • 빌딩, 아파트, 지하상가, 공장, 주택, 작업장, 창고 등의 일반 교환기,
    공기 정화, 냉난방 송풍, 급·배기용 (공조설비)
  • 각종 기기 조립용 및 기기 냉각 송풍용
    (정류기, 변압기, 건조기, 용접기, 계측기 등)
제품문의 : 032-814-0124
사양
모델명 날개치수(mm) 극수(p) 전원 최대풍량(㎥/h) 최대정압(mmAq) 전 류(A) 소비전력(W) 중 량(Kg)
TFB-G31FS 310 6 1Ø 220V 50Hz 4,900 33 4.1 770 48
1Ø 220V 60Hz 5,480 47 5.8 1,210
TFB-G31FT 310 6 3Ø 220/380V 50Hz 5,300 34 3.8 / 2.2 830 47
3Ø 220/380V 60Hz 5,850 49 4.3 / 2.5 1,240
TFB-G36HS 360 6 1Ø 220V 50Hz 7,700 45 10.4 1,650 56
1Ø 220V 60Hz 8,600 53 11.2 2,340
TFB-G36HT 360 6 3Ø 220/380V 50Hz 7,200 34 5.5 / 3.2 1,275 56
3Ø 220/380V 60Hz 8,800 54 7.6 / 4.4 2,065
TFB-G39HT 390 6 3Ø 220/380V 50Hz 9,600 55 12.6 / 7.3 2,510 70
3Ø 220/380V 60Hz 11,400 65 14.3 / 8.2 4,190
TFB-H39GT 390 8 3Ø 220/380V 50Hz 7,600 22 7.0 / 4.0 1,170 70
3Ø 220/380V 60Hz 8,800 33 7.3 / 4.2 1,790
TFB-GD39KC 390 6 3Ø 220/380V 50Hz 12,850 96 14.5 / 8.4 3,820 103
3Ø 220/380V 60Hz 15,000 115 19.7 / 11.6 6,200

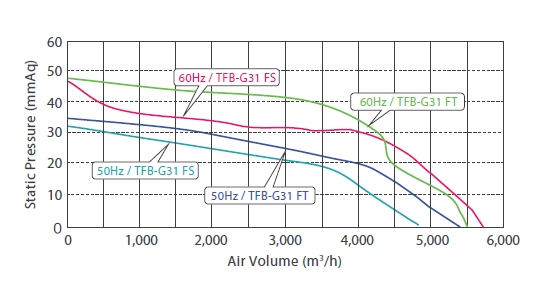

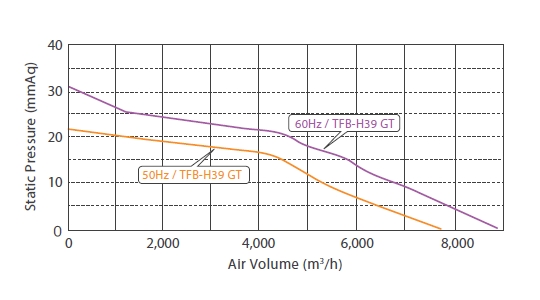

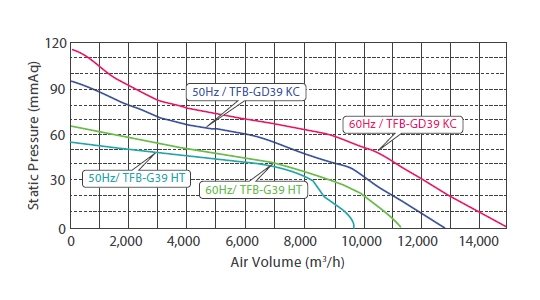

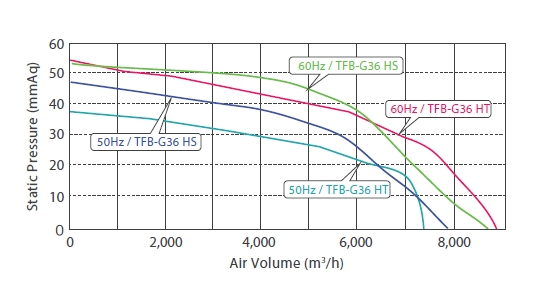

성능곡선

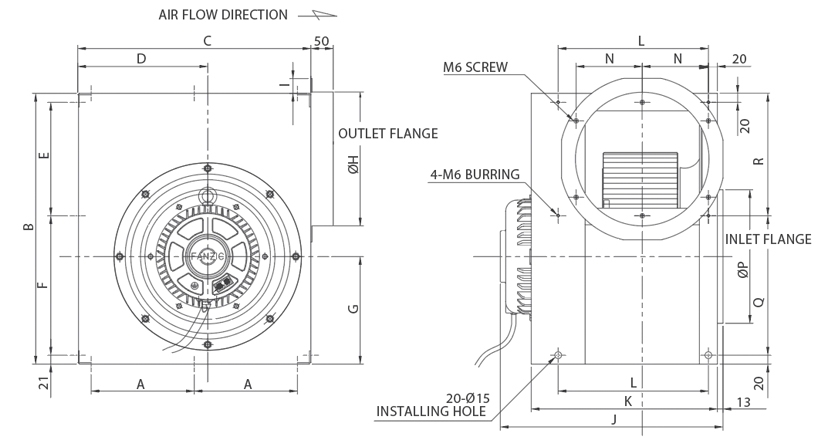

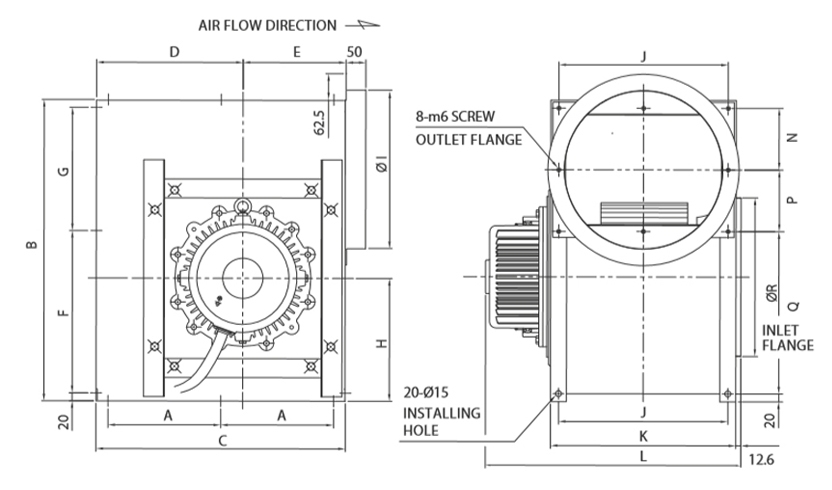

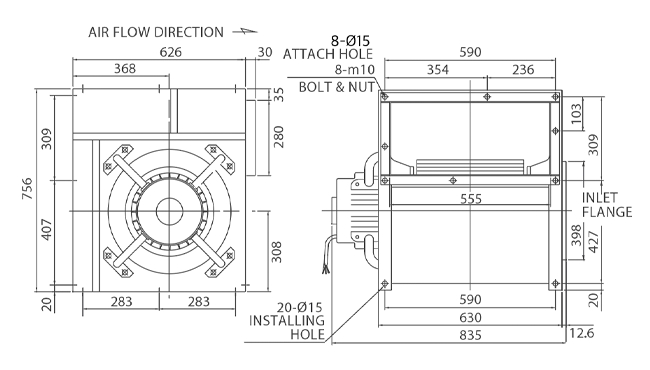

도면치수
모델명 A B C D E F G H I J K L N P Q R
TFB-G31FS/FT 230 604 520 290 253 311 240 298 33 482 375 335 148 298 311 273
TFB-G36HS/HT 255 655 570 320 278 337 277.5 347 21 507 400 360 160 347 295 340
TFB-G39HT 283 756 626 368 258 407 309 309 398 425 465 578 154.5 154.5 407 398
TFB-H39GT 283 756 626 368 258 407 309 309 398 425 465 578 154.5 154.5 407 398

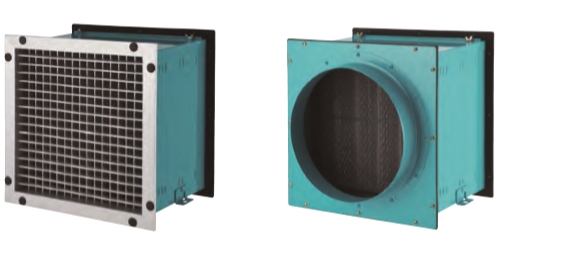

악세사리
