시로코 팬

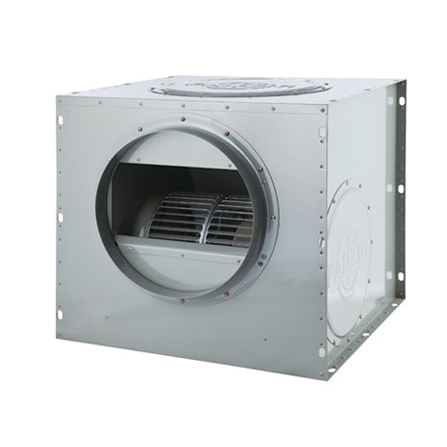

스트레이트 시로코팬
모델
TFS-GD20CS, TFS-GD23DS, TFS-GD23DT, TFS-GD25ES, TFS-GD25ET, TFS-GD30FS, TFS-GD30FT, TFS-FD30GS, TFS-FD30GT, TFS-HD38FS, TFS-HD38FT, TFS-GD38GT, TFS-GD38HT, TFS-GD40HT
제조사
팬직
특징
  • 덕트 저항 (정압)이 변해도 풍량 변화 적음
  • 정압이 높아지면 소음 감소
용도
  • 공기 정화용, 일반 환기용, 급·배기용
제품문의 : 032-814-0124
사양
모델명 날개치수(mm) 극수(p) 전원 최대풍량(㎥/h) 최대정압(mmAq) 전 류(A) 소비전력(W) 중 량(Kg)
TFS-GD20CS 200 6 1Ø 220V 50Hz 1,250 13 0.6 107 18
1Ø 220V 60Hz 1,500 18 1.0 174
TFS-GD23DS 230 6 1Ø 220V 50Hz 1,830 21 1.1 208 26
1Ø 220V 60Hz 2,200 29 1.8 350
TFS-GD23DT 230 6 3Ø 220/380V 50Hz 1,830 21 1.1/0.7 214 25
3Ø 220/380V 60Hz 2,200 29 1.0/0.6 230
TFS-GD25ES 250 6 1Ø 220V 50Hz 3,250 22 3.0 475 37
1Ø 220V 60Hz 3,800 33 2.7 525
TFS-GD25ET 250 6 3Ø 220/380V 50Hz 3,300 22 4.7 / 2.7 725 38
3Ø 220/380V 60Hz 3,900 33 3.3 / 1.9 520
TFS-GD30FS 300 6 1Ø 220V 50Hz 5,400 28 4.8 856 51
1Ø 220V 60Hz 6,550 40 5.2 1,140
TFS-GD30FT 300 6 3Ø 220/380V 50Hz 5,400 28 6.2 / 3.6 940 50
3Ø 220/380V 60Hz 6,550 40 5.0 / 2.9 1,115
TFS-FD30GS 300 4 1Ø 220V 50Hz 6,600 77 11 2,400 50
1Ø 220V 60Hz 8,000 96 11.5 2,645
TFS-FD30GT 300 4 3Ø 220/380V 50Hz 6,600 77 7.9 / 4.5 2,350 50
3Ø 220/380V 60Hz 8,000 96 8.0 / 4.6 2,390
TFS-HD38FS 380 8 1Ø 220V 50Hz 6,200 36 6.3 1,110 62
1Ø 220V 60Hz 8,200 53 7.6 1,700
TFS-HD38FT 380 8 3Ø 220/380V 50Hz 6,200 36 5.3 / 3.1 1,050 59
3Ø 220/380V 60Hz 8,200 53 5.3 / 3.1 1,500
TFS-GD38GT 380 6 3Ø 220/380V 50Hz 7,000 53 7.3 / 4.2 1,600 62
3Ø 220/380V 60Hz 8,500 75 7.4 / 4.3 2,232
TFS-GD38HT 380 6 3Ø 220/380V 50Hz 7,500 64 9.3 / 5.4 2,060 71
3Ø 220/380V 60Hz 9,000 98 10.9 / 6.3 3,200
TFS-GD40HT 380 6 3Ø 220/380V 50Hz 10,000 71 9.2 / 5.3 2,300 72
3Ø 220/380V 60Hz 12,000 100 11.6 / 6.7 3,360

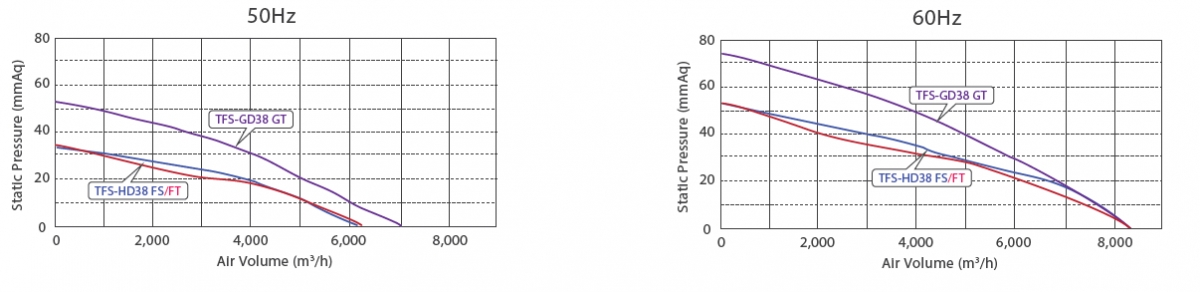

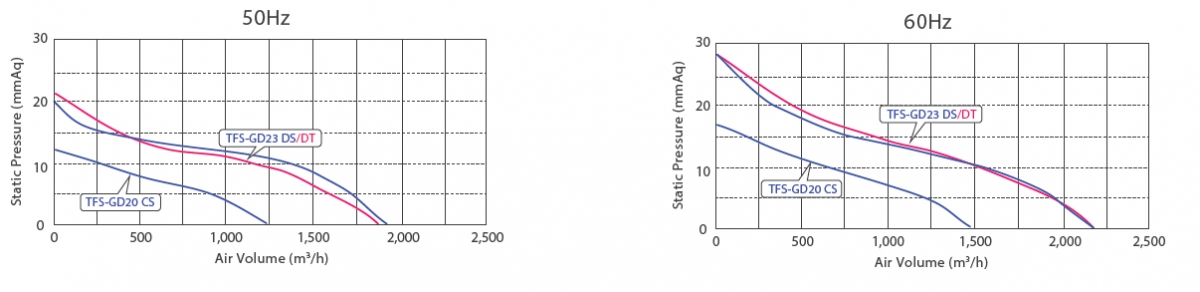

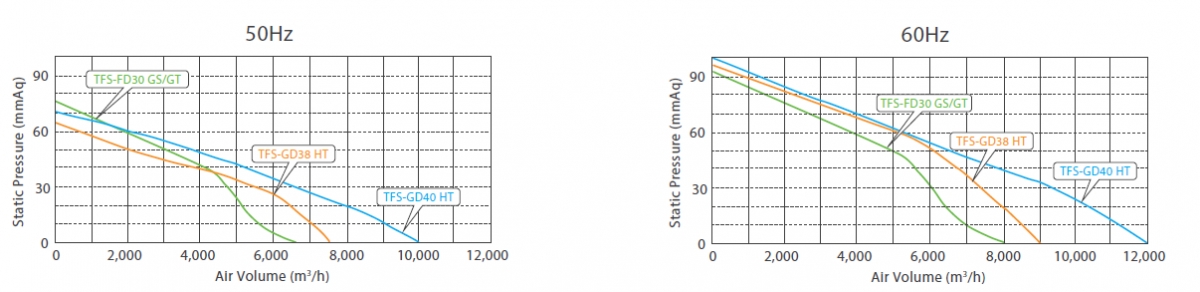

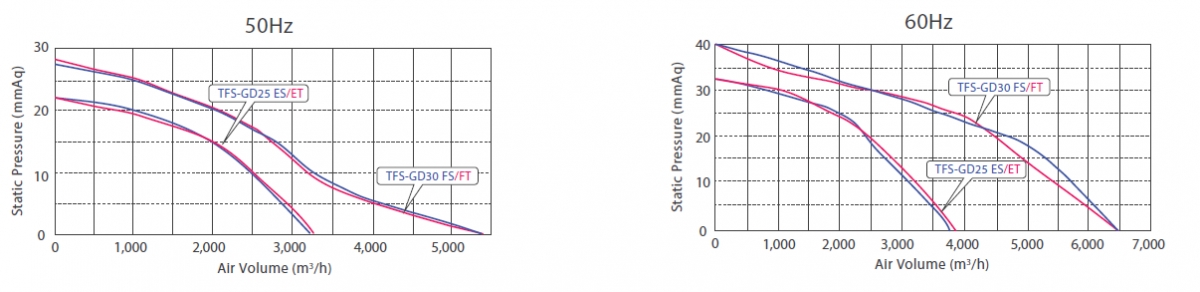

성능곡선

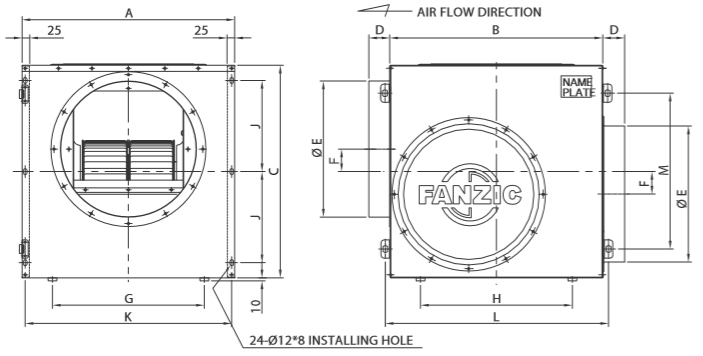

도면치수
모델명 A B C D E F G H J K L M Duct
TFS-GD20 ** 450 400 400 50 249 30 300 350 160 430 432 200 Ø250
TFS-GD23 ** 500 450 462 50 297 27 400 350 184 450 482 286 Ø300
TFS-GD25 ** 595 545 555 50 347 41 475 425

217.5

 575 577

300

 Ø350
TFS-GD30 ** 650 600 610 50 397 50 530 480 237.5 630 632 386 Ø400
TFS-FD30 ** 650 600 610 50 397 50 530 480 237.5 630 632 386 Ø400
TFS-GD/HD38 ** 700 700 710 70 448 74 610 610 300 680 732 510 Ø450
TFS-GD40 ** 720 700 710 70 448 62 630 610 300 700 732 510 Ø450

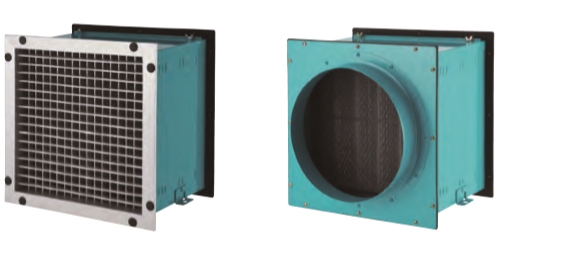

악세사리
