송풍기

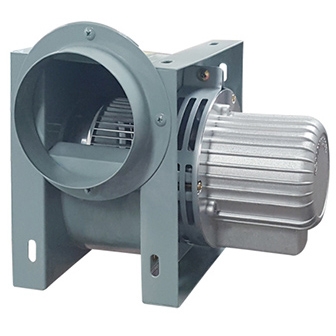

소형 시로코 고온용(STEEL: 40, 80W)
- 모델
- TIS-F100TS, TIS-F100FS
- 제조사
- 이노텍
- 특징
-
- 중간 차단팬 부착 고온용 시로코-팬(흡입온도 150℃ 까지 사용가능)
- 저소음형 날개 및 케이싱 설계로 저소음 고효율화.
- 모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이.
- 설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이.
- 외형의 각형 구조로 시공성 향상.
- 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화.
- 용도
-
- 공조설비용, 국부배기 및 급기용, 일반환기용.
- 각종 기기 부착 및 집진 장치용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIS-F100TS | 220V ~, 60 | Ø105×60T | 0.38 | 2 | 80 | 286 | 30 | 294 | 2,980 | 3.4 |
| 220V ~, 50 | 0.25 | 56 | 250 | 21 | 206 | 2,710 | ||||
| TIS-F100FS |
220V ~, 60 | Ø105×60T |
0.19 | 4 | 40 | 223 | 7.4 | 73 | 1,690 | 3.4 |
| 220V ~, 50 | 0.20 | 43 | 182 | 5.3 | 52 | 1,415 | ||||

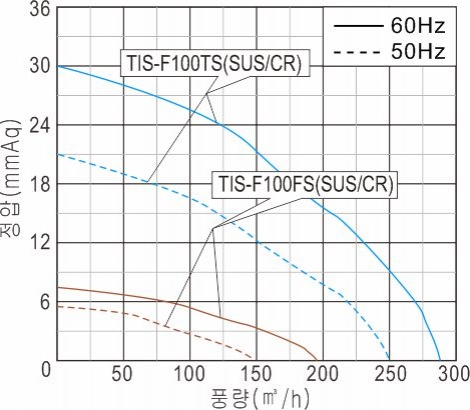

성능곡선

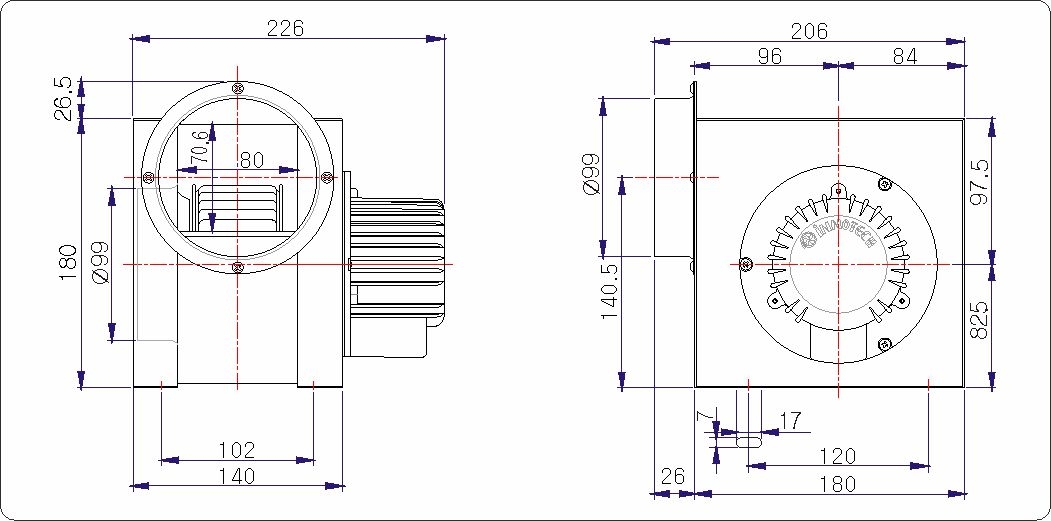

도면치수
