송풍기

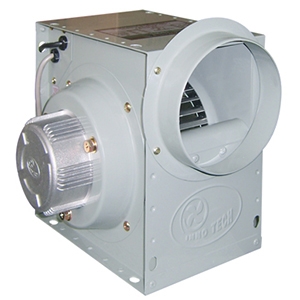

소형 시로코(STEEL: 56, 125W)
- 모델
- TIS-140FS, TIS-160FS
- 제조사
- 이노텍
- 특징
-
- 모터 밀폐형 플랜지(실용신안등록) 채택.
- 저소음형 날개 및 케이싱 설계로 저소음 고효율화.
- 모터와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이.
- 설치 상태에서 모터와 날개의 분리가 가능해 점검 및 보수용이.
- 외형의 각형 구조로 시공성 향상.
- 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화.
- 용도
-
- 공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
- 냉난방송풍, 급배기용
- 각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIS-140S | 220V ~, 60 | Ø140×70T | 0.27 | 4 | 56 | 510 | 14 | 137 | 1,360 | 4.4 |
| 220V ~, 50 | 0.29 | 51 | 445 | 9.3 | 91 | 1,335 | ||||
| TIS-160FS |
220V ~, 60 | Ø160×90T |
0.59 | 4 | 125 | 900 | 25 | 245 | 1,350 | 7.2 |
| 220V ~, 50 | 0.44 | 97 | 740 | 17 | 167 | 1,335 | ||||

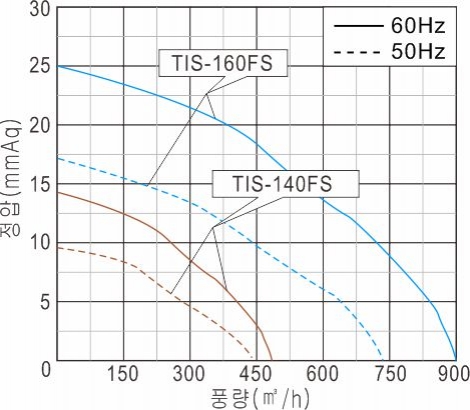

성능곡선

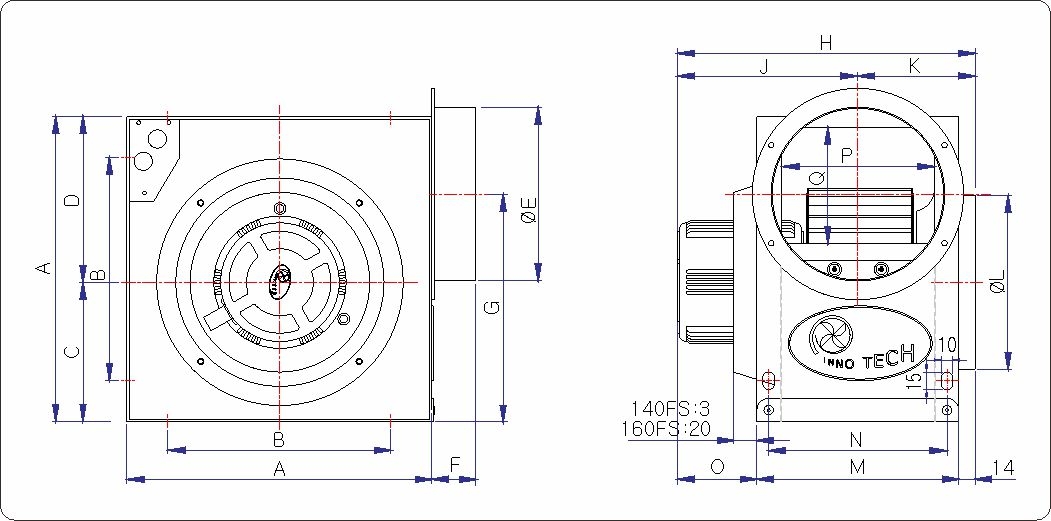

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| J | K | L | M | N | O | P | Q | |
| TIS-140FS | 200 | 154 | 86 | 114 | 148 | 31 | 135 | 203 |
| 113 | 90 | 148 | 146 | 118 | 40 | 106 | 82 | |
| TIS-160FS | 260 | 190 | 119 | 141 | 148 | 37 | 194 | 254 |
| 154 | 100 | 148 | 172 | 152 | 68 | 130 | 99 |
