송풍기

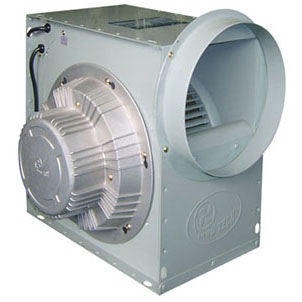

소형 시로코(STEEL: 1.25, 1.45KW)
- 모델
- TIS-280FS, TIS-280FT, TIS-290FS, TIS-290FT
- 제조사
- 이노텍
- 특징
-
- 모타 밀폐형 플랜지(실용신안등록) 채택.
- 저소음형 날개 및 케이싱 설계로 저소음 고효율화.
- 모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이.
- 설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이.
- 외형의 각형 구조로 시공성 향상.
- 알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화.
- 모타 밀폐형 플랜지(실용신안등록) 채택.
- 용도
-
- 공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용 - 각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등.
- 공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| TIS-280FS | 220V ~, 60 | Ø250×130T | 6.3 | 4 | 1,360 | 3,810 | 65 | 637 | 1,725 | 21.8 |
| 220V ~, 50 | 4.4 | 870 | 3,000 | 45 | 441 | 1,460 | ||||
| T1S-280FT |
220-380V 3~, 60 |
Ø250×130T | 4.0-2.3 | 4 | 1,250 | 3,810 | 65 | 637 | 1,710 | 21.4 |
| 220-380V 3~, 50 |
3.2-1.9 | 790 | 3,000 | 45 | 441 | 1,455 | ||||
| TIS-290FS | 220V ~, 60 | Ø250×150T |
6.9 | 4 | 1,450 | 4,830 | 66 | 647 | 1,690 | 24.8 |
| 220V ~, 50 | 4.4 | 910 | 3,940 | 46 | 451 | 1,450 | ||||
| T1S-290FT |
220-380V 3~, 60 |
Ø250×150T |
4.7-2.7 | 4 | 1,460 | 4,830 | 66 | 647 | 1,710 | 24.6 |
| 220-380V 3~, 50 |
4.2-2.2 | 920 | 3,940 | 46 | 451 | 1,460 | ||||

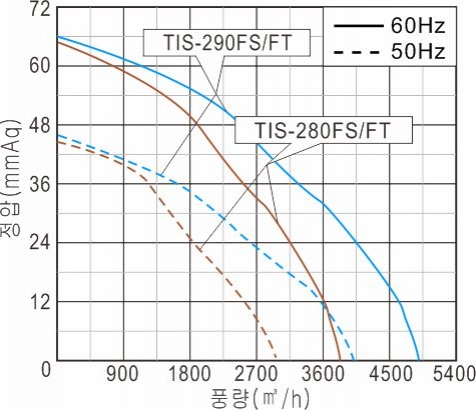

성능곡선

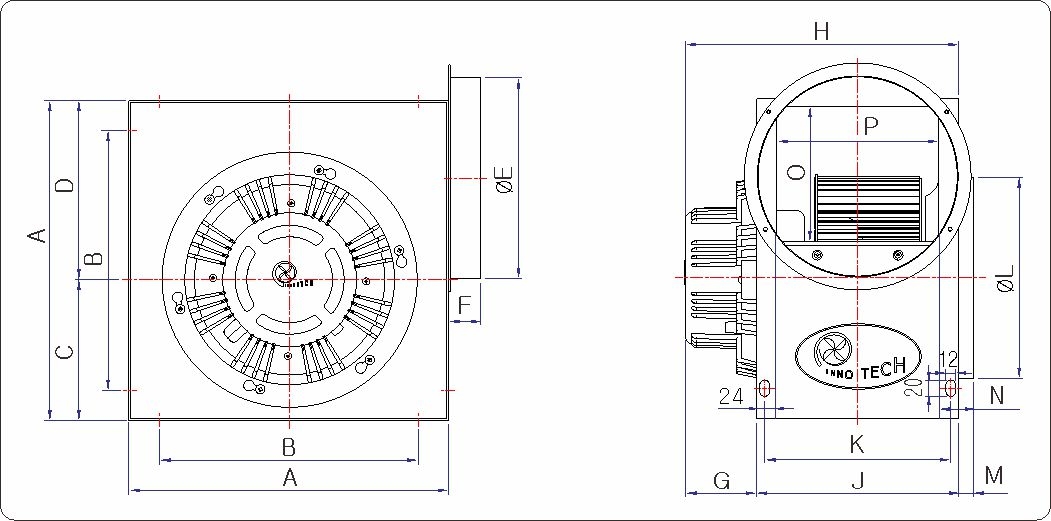

도면치수
| 모델 | A | B | C | D | E | F | G | H |
| J | K | L | M | N | O | P | - | |
| TIS-280FS TIS-280FT |
395 | 320 | 173.8 | 221.2 | 248 | 40 | 88 | 338 |
| 250 | 230 | 248 | 18.6 | 42.6 | 165.7 | 199.7 | - | |
| TIS-290FS TIS-290FT |
395 | 319 | 174 | 221 | 298 | 56 | 88 | 368 |
| 280 | 260 | 298 | 31 | 55 | 174 | 229 | - |
