송풍기

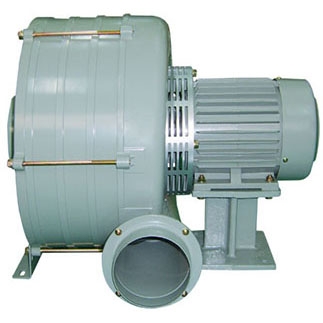

고압다단 고온용(S412 ~ S414T)
- 모델
- ITB-S412T, ITB-S413T, ITB-S414T
- 제조사
- 이노텍
- 특징
-
- 고성능 고풍압 다단 송풍기.
- 풍량과 풍압에 따라 선택할 수 있게 1~4단까지 주문 제작.
- 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
- 손실을 최소화한 날개 구조로 잡음이 낮음.
- 고강도 재질로 설계 제작되어 내구성 향상.
- 최적의 설계제작으로 운전효율 및 경제성이 높음.
- 용도
-
- 공기수송장치, 산업용 고압브로아, 배관식 청소장치, 소각로, 양식장 에어 보급용,
슬러지 회수장치 등에 사용. - 세척기, 집진용, 흡.배기용, 건조용 등 열악한 장소에 사용.
- 공기수송장치, 산업용 고압브로아, 배관식 청소장치, 소각로, 양식장 에어 보급용,
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
중량 Weight (Kg) |
|
| (mmAq) | (Pa) | |||||||||
| ITB-S412T | 220-380V 3~, 60 |
Ø390×22T×2 |
5.8-3.3 | 2 | 2,000 | 1,200 | 555 | 5,439 | 3,440 | 36.5 |
| 220-380V 3~, 50 |
4.0-2.3 | 1,180 | 1,020 | 405 | 3,969 | 2,900 | ||||
| ITB-S413T | 220-380V 3~, 60 | Ø390×22T×3 |
8.0-4.5 | 2 | 2,700 | 1200 | 725 | 7,105 | 3,459 | 39.0 |
| 220-380V 3~, 50 | 6.3-3.8 | 1,700 | 1,020 | 510 | 4,998 | 2,940 | ||||
| ITB-S414T | 220-380V 3~, 60 |
Ø390×22T×4 |
9.5-5.5 | 2 | 3,300 | 1,200 | 1,100 | 10,780 | 3,485 | 44.4 |
| 220-380V 3~, 50 |
6.7-3.8 | 2,000 | 1,020 | 775 | 7,595 | 2,920 | ||||

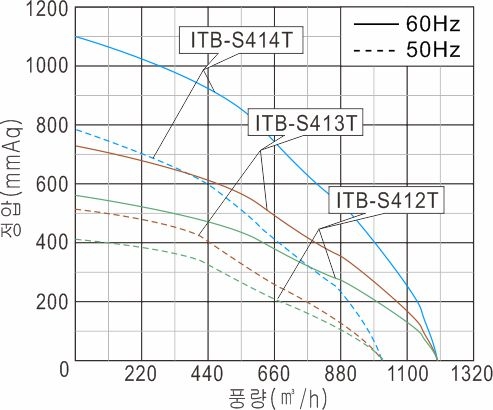

성능곡선

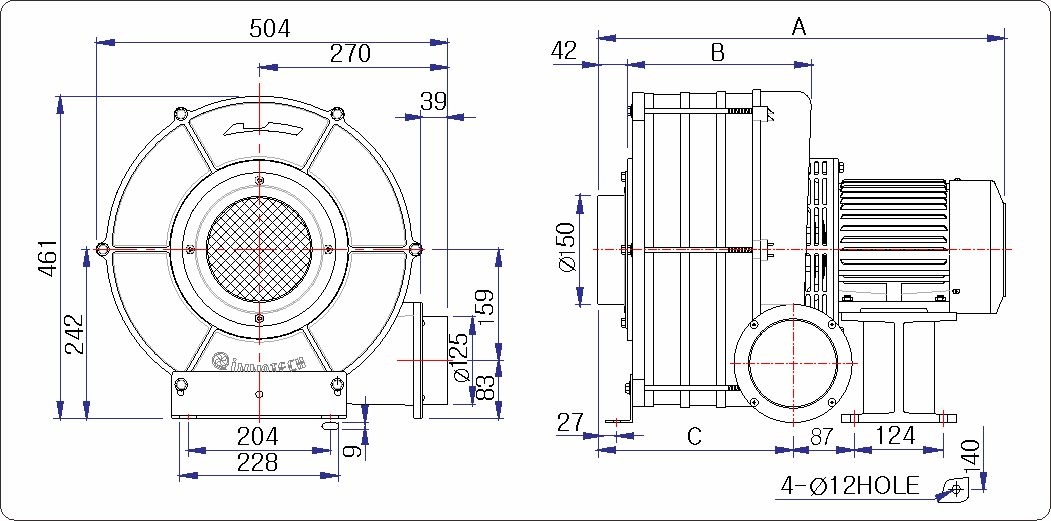

도면치수
| 모델 | A | B | C |
| ITB-S412T | 469 | 155 | 172 |
| ITB-S413T |
519 | 205 | 222 |
| ITB-S414T |
570 | 256 | 273 |
