내압방폭팬

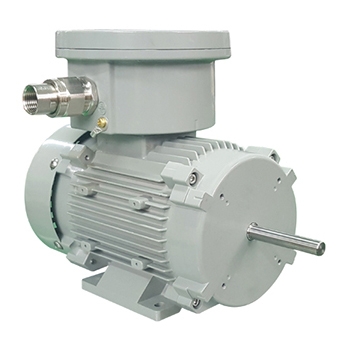

내압방폭 모타(ExM-120)
- 모델
- ExM-120-25S, 120-25T, ExM-120-15S, 120-15T, ExM-120-10FS, 120-10FT
- 제조사
- 이노텍
- 특징
-
- 본 제품의 방폭등급: Ex d IIB T5(IP54), F종.
- 저소음형.
- 알루미늄 다이케스팅 모타케이싱 채택으로 냉각효과 극대화.
- 용도
-
- 송풍기, 배풍기, 시로코 송풍기, 기계부착 및 각종 환기장치용.
사양
| 모델 Model |
정격전압 (V) |
주파수 (Hz) |
출력 (KW) |
전류 (A) |
극수 (P) |
회전수 (rpm) |
베아링 번호 | 절연등급 |
| ExM-120-2S |
220V ~ | 60 | 0.25 | 1.9 | 2 | 3,350 2,980 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 220V ~ | 50 | 2.2 | ||||||
| ExM-120-25T |
440V 3~ | 60 | 0.25 | 0.8 | 2 | 3,310 2,880 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 380V 3~ | 60 | 0.8 | ||||||
| 380V 3~ |
50 | 0.9 | ||||||
| 220V ~ | 60 | 1.2 | ||||||
| 220V ~ | 50 | 1.7 | ||||||
| ExM-120-15S |
220V ~ | 60 | 0.15 | 1.0 | 2 | 3,380 2,880 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 220V ~ | 50 | 1.2 | ||||||
| ExM-120-15T |
440V 3~ |
60 | 0.15 | 0.5 | 2 | 3,340 2,860 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 380V 3~ |
60 | 0.5 | ||||||
| 380V 3~ |
50 | 0.6 | ||||||
| 220V ~ | 60 | 0.7 | ||||||
| 220V ~ | 50 | 1.0 | ||||||
| ExM-120-10FS |
220V ~ |
60 | 0.10 | 0.28 | 2 | 1,710 1,470 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 220V ~ | 50 | 0.24 | ||||||
| ExM-120-10FT |
440V 3~ |
60 | 0.10 | 0.28 | 2 | 1,750 1,480 |
DE:6202ZZ N-DE:6202ZZ |
F |
| 380V 3~ |
60 | 0.28 | ||||||
| 380V 3~ |
50 | 0.36 | ||||||
| 220V ~ | 60 | 0.32 | ||||||
| 220V ~ | 50 | 0.30 |

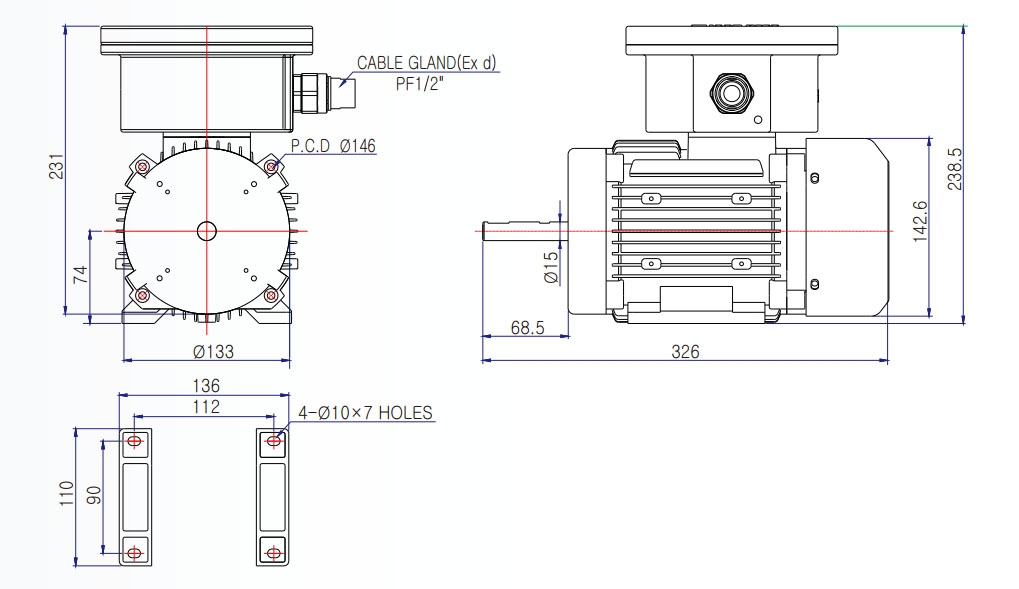

도면치수
