내압방폭팬

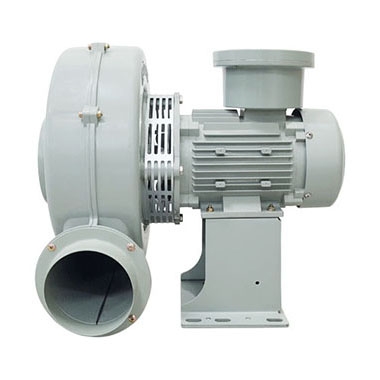

내압방폭 고압 송풍기 고온용 270(0.75KW)
- 모델
- ExB-TBS-270S, ExB-TBT-270S, ExB-TBS-300S, ExB-TBT-300S
- 제조사
- 이노텍
- 특징
-
- 본 제품의 방폭등급: Ex d IIB T5, IP54, F종.
- 고풍압을 요하는 장소에 적합한 기종으로 강력한 흡입력과 토출되는 풍압이 크다.
- 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
- 최적의 설계제작으로 운전효율 및 경제성이 높음.
- 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
- 용도
-
- 공장, 상가, 빌딩 등의 일반환기, 냉.난방 송풍, 공기조화.
- 급.배기용으로 사용.
- 농축산용(돈사, 계사) 비닐하우스, 축사 등의 환기 및 급기.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
출력 Output (KW) |
|
| (mmAq) | (Pa) | |||||||||
| ExB-TBS-270S | 220V ~, 60 | Ø205 |
3.1 | 2 | 690 | 1,200 | 170 | 1,666 | 3,375 | 0.75 |
| 220V ~, 50 | 2.1 | 506 | 1,080 | 130 | 1,274 | 2,835 | ||||
| ExB-TBT-270S |
220-440V 3~, 60 |
Ø205 |
2.2-1.3 | 2 | 700 | 1,200 | 170 | 1,666 | 3,487 | 0.75 |
| 220-440V 3~, 50 |
1.8-1.0 | 430 | 1,080 | 130 | 1,274 | 2,940 | ||||
| ExB-TBS-300S |
220V ~, 60 |
Ø275 |
3.7 | 2 | 830 | 1,380 | 190 | 1,862 | 3,300 | 0.75 |
| 220V ~, 50 |
2.4 | 540 | 1,200 | 145 | 1,421 | 2,860 | ||||
| ExB-TBT-300S |
220-440V 3~, 60 |
Ø275 | 2.5-1.5 | 2 | 870 | 1,380 | 190 | 1,862 | 3,435 | 0.75 |
| 220-440V 3~, 50 |
1.9-1.1 | 520 | 1,200 | 145 | 1,421 | 2,925 | ||||

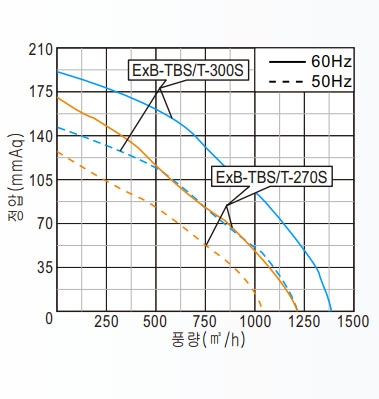

성능곡선
도면치수
