내압방폭팬

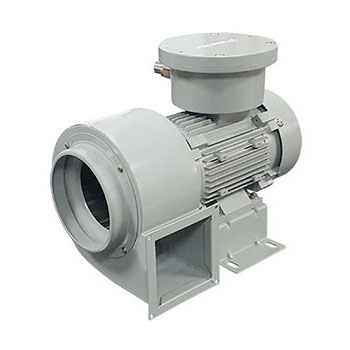

내압방폭 소형 송풍기 (STEEL: 0.15, 0.25KW)
- 모델
- ExB-TB-150, ExB-TB-150T, ExB-TB-200, ExB-TB-200T
- 제조사
- 이노텍
- 특징
-
- 본 제품의 방폭등급: Ex d IIB T5(IP54), F종.
- 저소음, 고효율 소형 송풍기로 기계 부착에 적합.
- 견고한 구조로 취급 및 설치가 용이.
- 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
- 용도
-
- 국부 배기 및 급기용, 버너공기 공급용.
- 기계부착 및 집진 장치용.
- 공기조화, 냉.난방 송풍, 급.배기용으로 사용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
출력 Output (KW) |
|
| (mmAq) | (Pa) | |||||||||
| ExB-TB-150 | 220V ~, 60 | Ø118×60 | 0.9 | 2 | 202 | 480 | 49 | 480 | 3,380 | 0.15 |
| 220V ~, 50 | 0.9 | 201 | 406 | 37 | 363 | 2,880 | ||||
| ExB-TB-150T |
220-440V 3~, 60 | Ø118×60 |
0.7-0.5 | 2 | 210 | 480 | 49 | 480 | 3,340 | 0.15 |
| 220-440V 3~, 50 | 1.0-0.6 | 200 | 406 | 37 | 363 | 2,860 | ||||
| ExB-TB-200 |
220V ~, 60 | Ø148×80 |
1.1 | 2 | 470 | 960 | 79 | 744 | 3,250 | 0.25 |
| 220V ~, 50 | 2.0 | 380 | 844 | 62 | 608 | 2,850 | ||||
| ExB-TB-200T |
220-440V 3~, 60 | Ø148×80 | 1.3-0.9 | 2 | 500 | 960 | 79 | 744 | 3,250 | 0.25 |
| 220-440V 3~, 50 | 1.7-0.9 | 350 | 844 | 62 | 608 | 2,850 | ||||

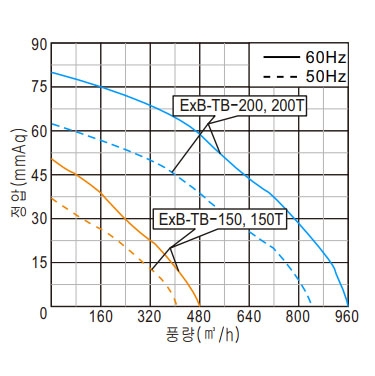

성능곡선

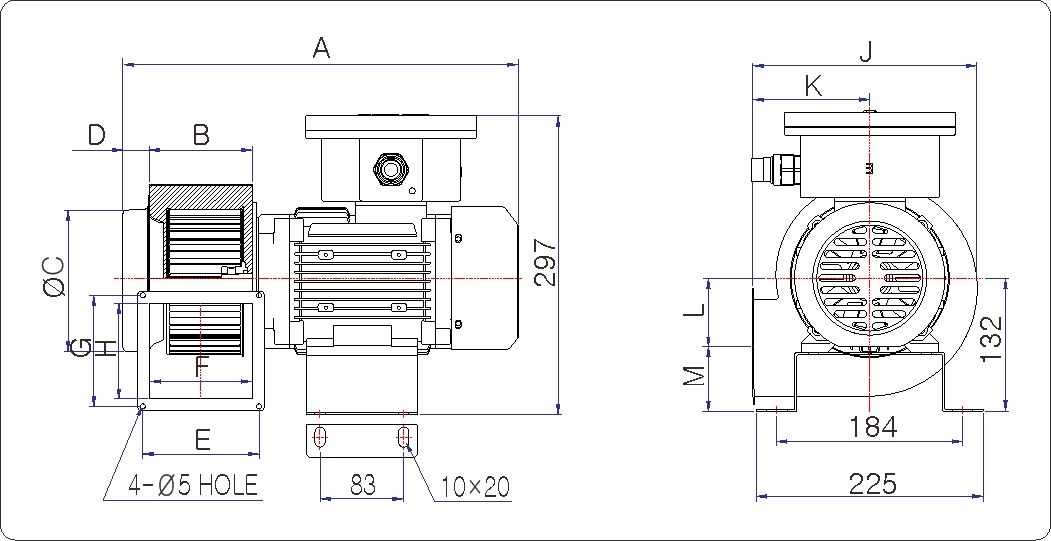

도면치수
| 모델 | A | B | C | D | E | F |
| G | H | J | K | L | M | |
| ExB-TB-150 ExB-TB-150T | 367 | 82 | 122 | 27 | 96 | 76 |
| 86 | 68 | 190 | 99 | 72.7 | 59.3 | |
| ExB-TB-200 ExB-TB-200T | 392 | 103 | 140 | 25 | 125 | 115.5 |
| 110 | 94.6 | 222 | 116 | 67.8 | 64.2 |
