내압방폭팬

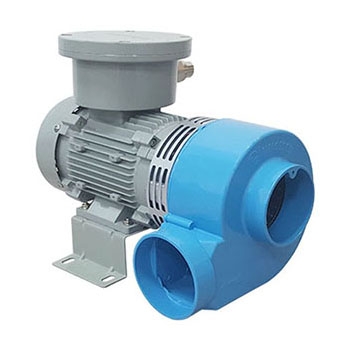

내압방폭 소형 송풍기 고온용(ALDC: 0.15KW)
- 모델
- ExB-TBW-101F, ExB-TBW-103F
- 제조사
- 이노텍
- 특징
-
- 본 제품의 방폭등급: Ex d IIB T5(IP54), F종.
- 저소음, 고효율 소형 송풍기로 기계 부착에 적합.
- 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
- 견고한 구조로 취급 및 설치가 용이.
- 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
- 용도
-
- 국부 배기 및 급기용, 버너공기 공급용.
- 기계부착 및 집진 장치용.
- 공기조화, 냉.난방 송풍, 급.배기용으로 사용.
사양
| 모델 Model |
전원 Source (V, Hz) |
날개크기 Impeller Size (mm) |
전류 Current (A) |
극수 Pole (P) |
입력 Input (W) |
최대풍량 Air Volume (㎥/h) |
최대정압 Air Pressure |
회전수 Rated Speed (rpm) |
출력 Output (KW) |
|
| (mmAq) | (Pa) | |||||||||
| ExB-TBW-101F | 220V ~, 60 | Ø125×60 | 0.96 | 2 | 202 | 480 | 50 | 490 | 3,315 | 0.15 |
| 220V ~, 50 | 0.9 | 209 | 402 | 36 | 353 | 2,850 | ||||
| ExB-TBW-103F |
220-440V 3~, 60 | Ø125×60 |
0.7-0.4 | 2 | 285 | 480 | 49 | 490 | 3,315 | 0.15 |
| 220-440V 3~, 50 | 1.0-0.6 | 180 | 402 | 37 | 353 | 2,850 | ||||

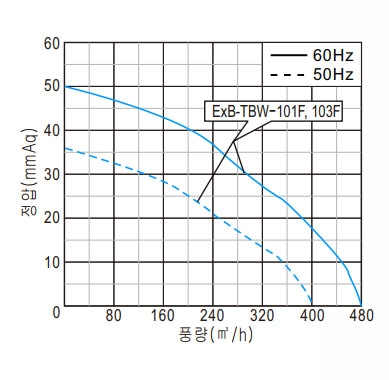

성능곡선

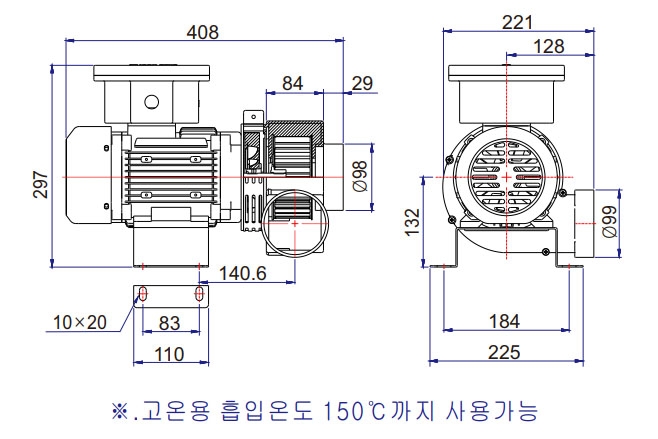

도면치수
