터보 송풍기(원심형)

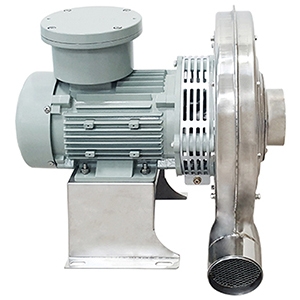

내압방폭 원심형 터보 고온용(Sus: 1HP)
모델
ExB-TBP-S400S/T, ExB-TBP-S750S/T
제조사
이노텍
특징
  • 본 제품의 방폭등급: Ex d IIB T5(IP54), 프리미엄급(IE3) 삼상모타.
  • 고풍압을 요하는 장소에 적합한 기종으로 강력한 흡입력과 토출되는
    풍압이 크다.
  • 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
  • 스테인리스 케이스를 적용해 열악한 환경 및 유해성분(분진, 가스, 고온의 공기 등)을
    취급하는 곳에 적합한 구조.
  • 고강도 재질로 설계 제작되어 내구성 향상.
  • 최적의 설계제작으로 운전효율 및 경제성이 높음.
  • 고강도 재질로 설계 제작되어 내구성 향상.
  • 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.

용도
  • 공기수송장치, 소각로, 식품회사, 농.축산용 시설, 산업용 고압브로아,
    슬러지 회수장치 등 집진용, 흡.배기용, 건조용으로 사용.


제품문의 : 032-814-0124
사양
모델
Model		 전원
Source
(V, Hz)		 날개크기
Impeller Size
(mm)		 전류
Current
(A)		 극수
Pole
(P)		 입력
Input
(W)		 최대풍량
Air Volume
(㎥/h)		 최대정압
Air Pressure		 회전수
Rated Speed
(rpm)		 출력
Output
(KW)
(mmAq) (Pa)
ExB-TBP-S400S 220V ~, 60 Ø257×29T
1.72 390 630 185 1,813 3,460 0.75
220V ~, 50 1.5 410 504 125 1,2252,940
ExB-TBP-S400T
 220-440V 3~, 60
 Ø257×29T
1.4-0.8 2 330630 185 1,813 3,540 0.75
220-440V 3~, 50
 1.4-0.8 220504 125 1,225 2,970
ExB-TBP-S750S
 220V ~, 60
 Ø302×32T

 4.3 2 740 900 2452,401 3,450 0.75
220V ~, 50
 2.5 720 744 180 1,764 2,930
ExB-TBP-S750T
 220-440V 3~, 60
 Ø302×32T
2.1-1.2 2 710 900 245 2,401 3,480 0.75
220-440V 3~, 50
 1.7-1.1 560 744 180 1,7642,940

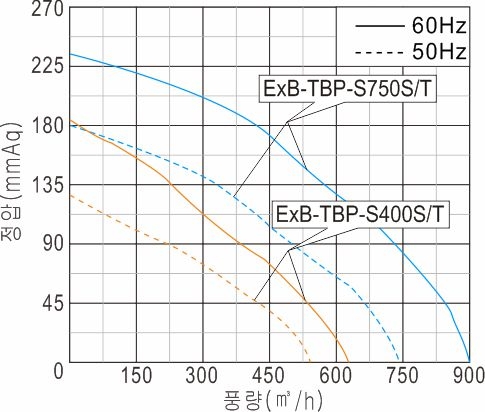

성능곡선

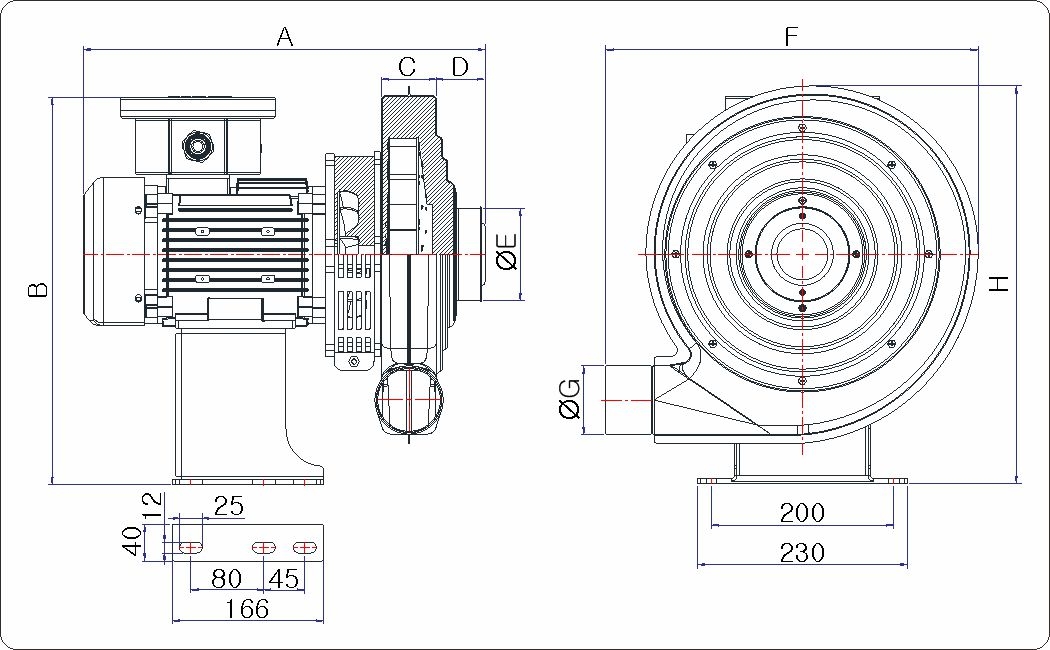

도면치수
모델 A B C D E F G H
- - - - - - - -
ExB-TBP-S400S
ExB-TBP-S400T

 442 425.5 60 53.5 100 409 75 437
- - - - - - - -
ExB-TBP-S750S
ExB-TBP-S750T
 446.2425.5 62 57 124 459 75 454.5
- - - - - - - -
