터보 송풍기

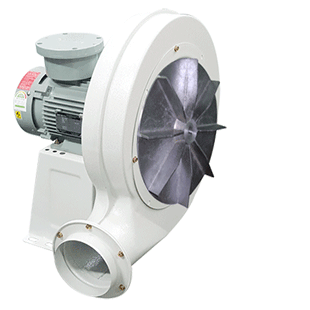

내압방폭 터보 이송용(STEEL: 2, 3, 5HP)
모델
ExB-TBS-3245T, ExB-TBS-3735T, ExB-TBS-3765T, ExB-TBS-S3245T, ExB-TBS-S3735T, ExB-TBS-S3765T
제조사
이노텍
특징
  • 본 제품의 방폭등급: Ex d IIB T4(IP54), 프리미엄급(IE3) 삼상모타.
  • 고풍압을 요하는 장소에 적합한 기종으로 강력한 흡입력과 토출되는
    풍압이 크다.
  • 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능) S-Type.
  • 최적의 설계제작으로 운전효율 및 경제성이 높음.
  • 고강도 재질로 설계 제작되어 내구성 향상.
  • 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
용도
  • 분진, 슬러지, 왕겨, 톱밥, 폐지, 스치로폼 이송에 적합.
  • 공기수송장치, 소각로, 식품회사, 농.축산용 시설, 산업용 고압브로아,
  • 슬러지 회수장치 등 집진용, 흡.배기용, 건조용으로 사용.
제품문의 : 032-814-0124
사양
모델
Model		 전원
Source
(V, Hz)		 날개크기
Impeller Size
(mm)		 전류
Current
(A)		 극수
Pole
(P)		 입력
Input
(W)		 최대풍량
Air Volume
(㎥/h)		 최대정압
Air Pressure		 회전수
Rated Speed
(rpm)		 출력
Output
(KW)
(mmAq) (Pa)
ExB-TBS-3245T
ExB-TBS-S3245T
 220-440V 3~, 60 Ø320×45T 5.1-2.9 2 1,800 2,400 285 2,793 3,460 1.5
220-380V 3~, 50 5.7-3.0 1,540 2,100 210 2,058 2,920
ExB-TBS-3735T
ExB-TBS-S3735T
 220-440V 3~, 60
 Ø370×44T 8.1-4.5 2 2,800 3,120 320 3,136 3,455 2.2
220-380V 3~, 50
 6.7-3.6 2,300 2,730 237 2,320 2,935
ExB-TBS-3765T
ExB-TBS-S3765T
 220-440V 3~, 60
 Ø350×53T 11.3-6.5 2 4,200 4,020 380 3,724 3,480 3.7
220-380V 3~, 50
 10.5-6.0 3,400 3,510 280 2,745 2,975

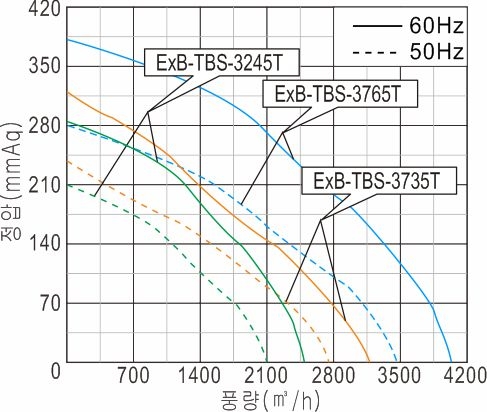

성능곡선

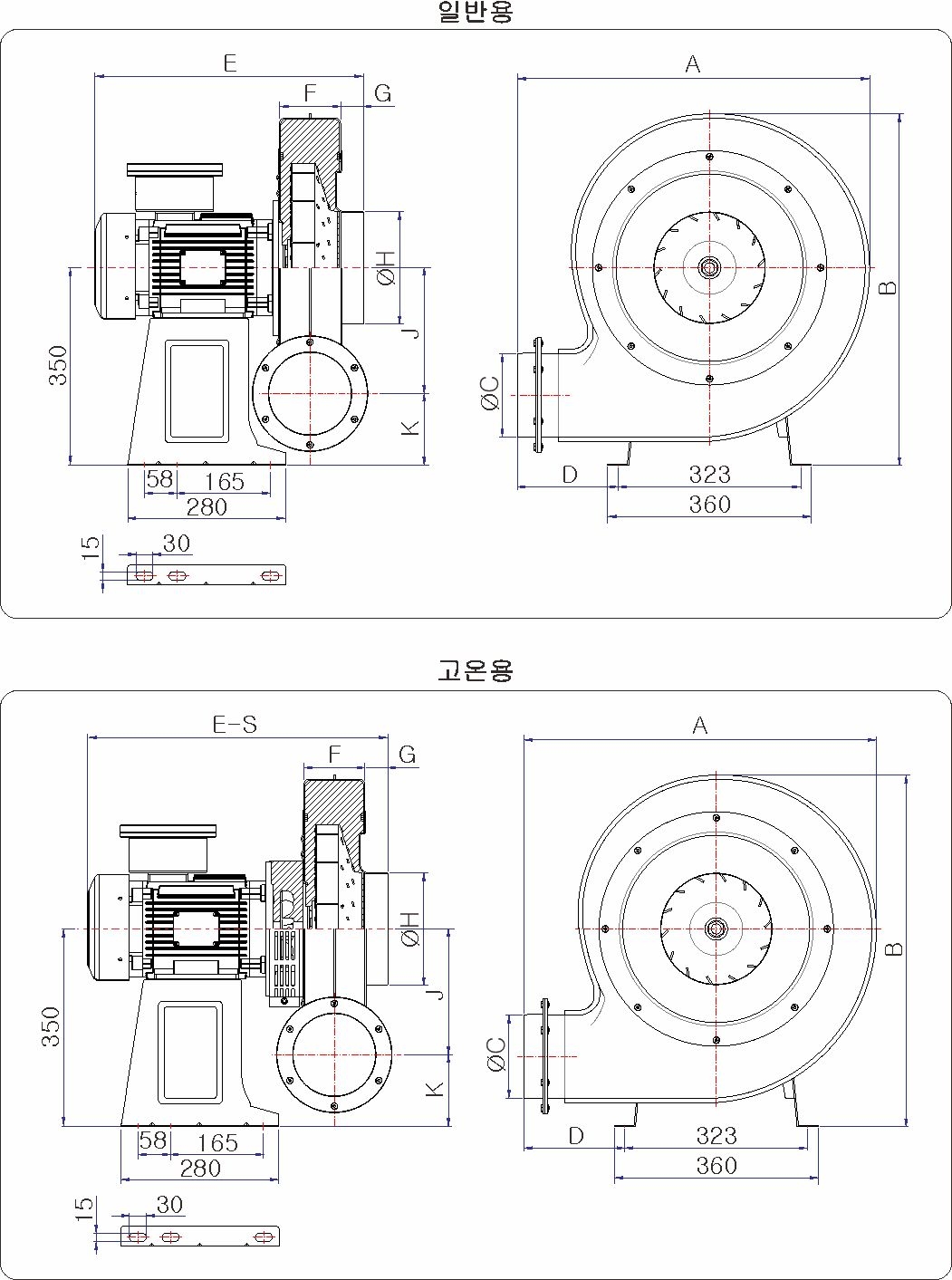

도면치수
모델 A B C D E / E-S F G H
J K - - - - - -
ExB-TBS-3245T /
ExB-TBS-S3245T
 540.2 579 123 102.5 512.5 / 547.6 90 72 149
212.5 137.5 - - - - - -
ExB-TBS-3735T /
ExB-TBS-S3735T
 624.4 623.5 148 162 464.6 / 519.6 108.5 28 199
223 127 - - - - - -
ExB-TBS-3765T /
ExB-TBS-S3765T
 624.4 623.5 148 162 477 / 532 108.5 40.5 199
223 127 - - - - - -
