고압다단 송풍기

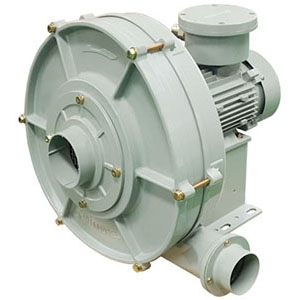

내압방폭 고압다단(401S ~ 402T)
모델
ExB-ITB-401S, ExB-ITB-401T, ExB-ITB-402S, ExB-ITB-402T
제조사
이노텍
특징
  • 본 제품의 방폭등급: Ex d IIB T5(IP54), 프리미엄급(IE3) 삼상모타.
  • 고성능 고풍압 다단 송풍기.
  • 풍량과 풍압에 따라 선택할 수 있게 1~6단까지 주문 제작.
  • 손실을 최소화한 날개 구조로 잡음이 낮음.
  • 고강도 재질로 설계 제작되어 내구성 향상.
  • 최적의 설계제작으로 운전효율 및 경제성이 높음.
  • 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
용도
  • 공기수송장치, 산업용 고압브로아, 배관식 청소장치, 소각로, 양식장 에어 보급용,
    슬러지 회수장치 등에 사용.
  • 세척기, 집진용, 흡.배기용, 건조용 등 열악한 장소에 사용.
제품문의 : 032-814-0124
사양
모델
Model		 전원
Source
(V, Hz)		 날개크기
Impeller Size
(mm)		 전류
Current
(A)		 극수
Pole
(P)		 입력
Input
(W)		 최대풍량
Air Volume
(㎥/h)		 최대정압
Air Pressure		 회전수
Rated Speed
(rpm)		 출력
Output
(KW)
(mmAq) (Pa)
ExB-ITB-401S 220V ~, 60 Ø390×17T
 4.7 2 1,030 600 352 3,450 3,236 0.75
220V ~, 50 3.0 660 510 260 2,546 2,826
ExB-ITB-401T 220-440V 3~, 60
 Ø390×17T
 2.8-1.5 2 1,070 600 352 3,450 3,380 0.75
220-380V 3~, 50
 1.8-1.2 630 510 260 2,546 2,910
ExB-ITB-402S 220V ~, 60
 Ø390×17T×1
Ø390×11T×1
 5.6 2 1,360 630 635 6,223 3,460 1.0
220V ~, 50
 5.4 1,200 540 465 4,557 2,980
ExB-ITB-402T 220-440V 3~, 60
 Ø390×17T×1
Ø390×11T×1
 4.3-2.3 2 1,420 630 635 6,223 3,300 1.0
220-380V 3~, 50
 3.7-2.2 890 540 465 4,557 2,840

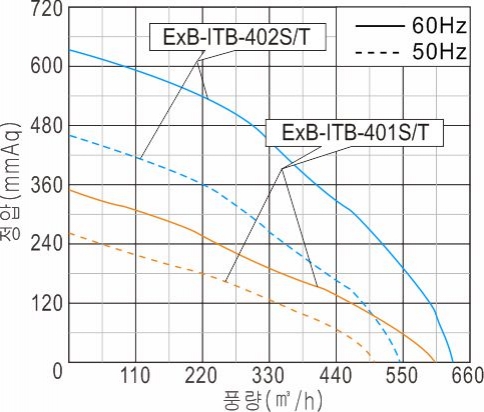

성능곡선

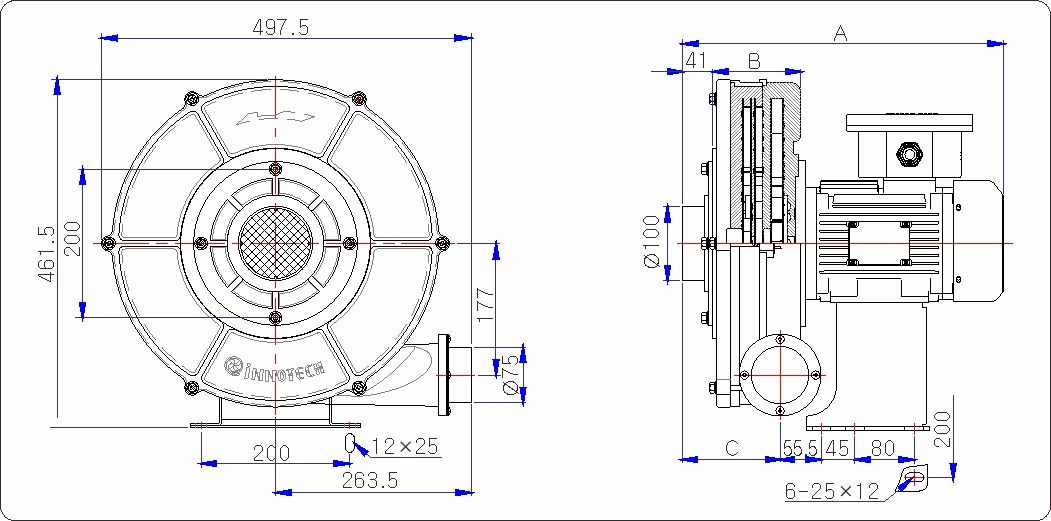

도면치수
모델 A B C
ExB-ITB-401S 393 79 92.5
ExB-ITB-401T 393 79 92.5
ExB-ITB-402S 404.6 118 131.4
ExB-ITB-402T 404.6 118 131.4
