고압다단 송풍기

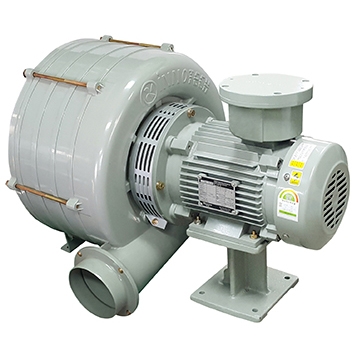

내압방폭 고압다단 고온용(S412 ~ S414)
모델
ExB-ITB-S412T, ExB-ITB-S413T, ExB-ITB-S414T
제조사
이노텍
특징
  • 본 제품의 방폭등급: Ex d IIB T4(IP54), 프리미엄급(IE3) 삼상모타.
  • 고성능 고풍압 다단 송풍기.
  • 중간 차단팬을 채택한 고온형(흡입온도 150℃ 까지 사용가능).
  • 풍량과 풍압에 따라 선택할 수 있게 2~4단까지 주문 제작.
  • 손실을 최소화한 날개 구조로 잡음이 낮음.
  • 고강도 재질로 설계 제작되어 내구성 향상.
  • 최적의 설계제작으로 운전효율 및 경제성이 높음.
  • 내압방폭 모타 및 방폭 단자함 적용으로 방폭 1종, 2종 장소에서 발생되는 유해가스 배출.
용도
  • 공기수송장치, 산업용 고압브로아, 배관식 청소장치, 소각로, 양식장 에어 보급용,
    슬러지 회수장치 등에 사용.
  • 세척기, 집진용, 흡.배기용, 건조용 등 열악한 장소에 사용.
제품문의 : 032-814-0124
사양
모델
Model		 전원
Source
(V, Hz)		 날개크기
Impeller Size
(mm)		 전류
Current
(A)		 극수
Pole
(P)		 입력
Input
(W)		 최대풍량
Air Volume
(㎥/h)		 최대정압
Air Pressure		 회전수
Rated Speed
(rpm)		 출력
Output
(KW)
(mmAq) (Pa)
ExB-ITB-S412T 220-440V 3~, 60 Ø390×22T×2
 6.4-3.8 2 2,050 1,200 555 5,439 3,454 1.5
220-380V 3~, 50 4.4-2.7 1,330 1,020 405 3,969 2,933
ExB-ITB-S413T 220-440V 3~, 60
 Ø390×22T×3
 8.8-5.2 2 2,650 1,200
 725 7,105 3,490 2.2
220-380V 3~, 50
 6.9-4.0 1,780 1,020
 510 4,998 2,950
ExB-ITB-S414T 220-440V 3~, 60
 Ø390×22T×4
 10.8-6.6  2 3,300 1,200
 1,100 10,780 3,455 2.2
220-380V 3~, 50
 7.7-4.6 2,200 1,020
 775 7,596 2,935

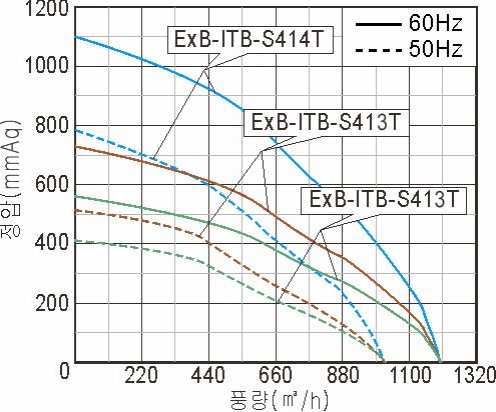

성능곡선

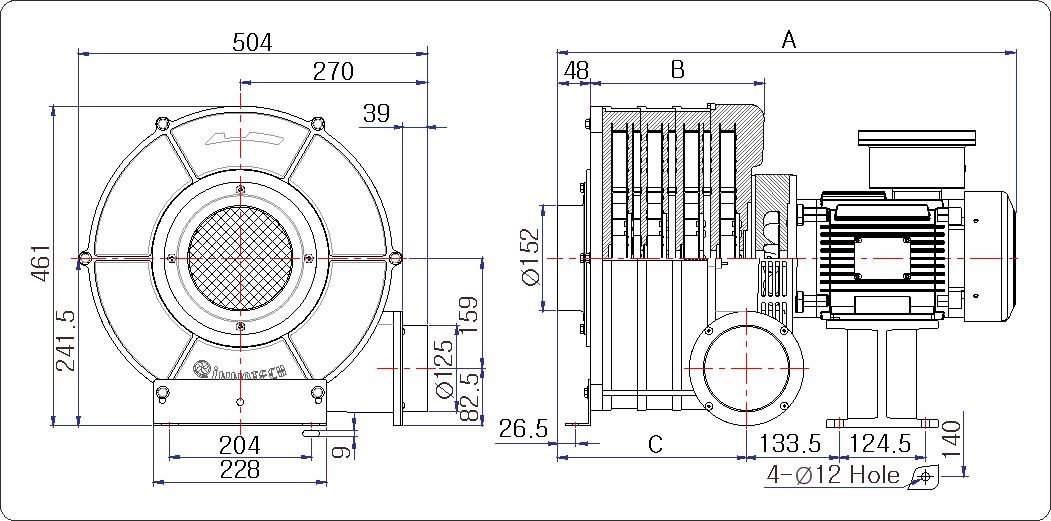

도면치수
모델 A B C
ExB-ITB-412T 560.6 155.3 172
ExB-ITB-413T 611.1 199.8 222.5
ExB-ITB-414T 661.6 250.3 273
